ADG841和ADG842均为低压CMOS器件，内置一个单刀单掷(SPST)开关。输入为逻辑1时，ADG841闭合，ADG842则断开。在整个温度范围内，这些器件具有小于0.48 ?的超低导通电阻。额定电源电压为3.3 V、2.5 V和1.8 V。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG841/ADG842均为先开后合式开关。

ADG841/ADG842采用6引脚SC70封装。

应用

手机

PDA

MP3 播放器

电源路由

电池供电系统

通信系统

调制解调器

PCMCIA 卡

• 超低导通电阻
  0.28 ?（典型值）
  0.48 ?（最大值，125°C）
• 出色的音频性能、超低失真
  0.025 ?（典型值）
  0.052 ?（最大值，导通电阻RON平坦度）
• 单电源：1.65 V至3.6 V
• 单电源：1.65 V至3.6 V

• 高载流能力
  300 mA连续电流
  500 mA 峰值电流
• 汽车应用温度范围：–40°C至+125°C
• 轨到轨工作
• 典型功耗：<0.01 μW

ADG841-KGD-CHIPS，封装：CHIPS OR DIE，包装形式及数量：托盘，400，工作温度：25C，AD官网报价：

ADG841YKSZ-500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.01（100-499个）；0.82（1000+个）

ADG841YKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.82（1000+个）

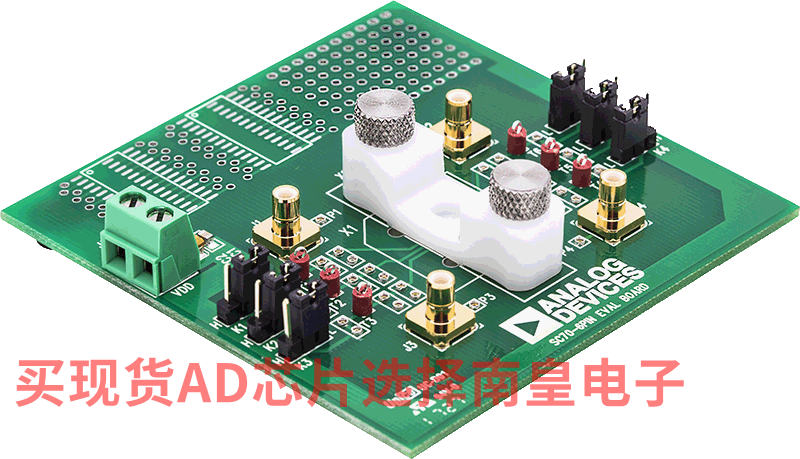

EVAL-6SC70EBZ：EVAL-6SC70EBZ评估板

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
