ADG839是一款低压CMOS器件，内置一个单刀双掷(SPDT)开关。在整个温度范围内，该器件具有小于0.6 ?的超低导通电阻。额定电源电压为1.8 V、2.5 V和3.3 V。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG839为先开后合式开关。

ADG839采用6引脚SC70封装。

• 工作电压：1.65 V至3.6 V
• 超低导通电阻：
  0.35 ?（典型值）
  0.5 ?（最大值，2.7 V电源）
• 出色的音频性能、超低失真：
  0.055 ?（典型值）
  0.09 ? （最大值，导通电阻RON平坦度）

• 高载流能力：
  300 mA（连续电流）
  500 mA（峰值电流，3.3 V）
• 汽车应用温度范围：–40°C至+125°C
• 轨到轨开关工作
• 典型功耗：<0.1 μW

ADG839YKSZ-500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.09（100-499个）；0.89（1000+个）

ADG839YKSZ-REEL，封装：6-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.89（1000+个）

ADG839YKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.89（1000+个）

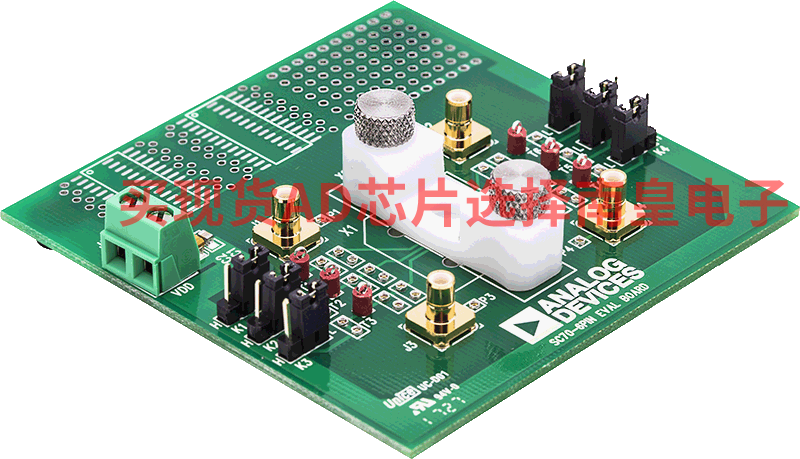

EVAL-6SC70EBZ：EVAL-6SC70EBZ评估板

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
