ADG836（0.5 Ω、CMOS、1.65 V至3.6 V、双通道单刀双掷开关/2:1多路复用器）-AD代理

ADG836的基本参数

ADG836的产品详情：

ADG836是一款低压CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。在整个温度范围内，该器件具有小于0.8 ?的超低导通电阻。额定电源电压为3.3 V、2.5 V和1.8 V。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG836为先开后合式开关。

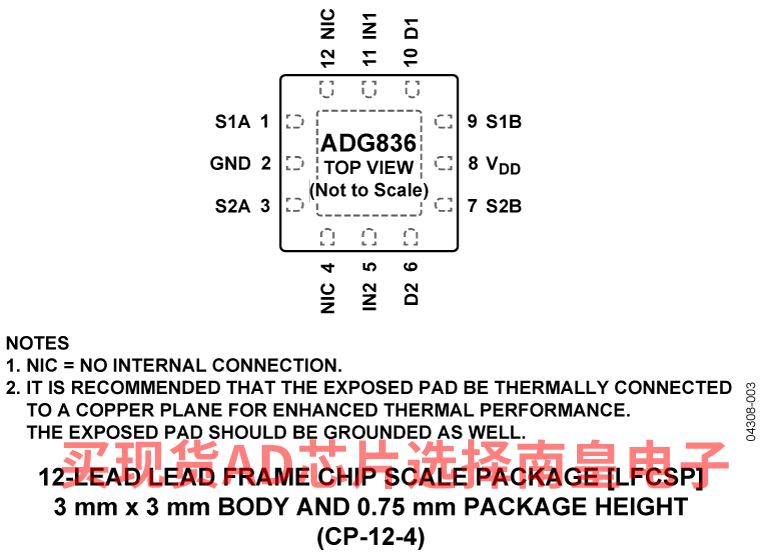

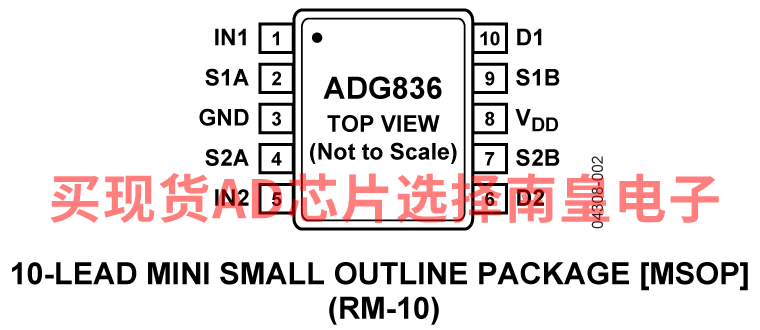

ADG836提供10引脚MSOP和3 mm x 3 mm、12引脚LFCSP两种封装。

产品聚焦

在整个工作温度范围（–40°C至+125°C）内，导通电阻小于0.8 Ω。

1.65 V至3.6 V单电源供电。

与1.8 V CMOS逻辑兼容。

高电流处理能力：300 mA连续电流(3.3 V)。

低总谐波失真加噪声(THD + N)：0.02%（典型值）。

3 mm x 3 mm、LFCSP和10引脚MSOP两种封装。

应用

ADG836的优势和特点：

ADG836具体的完整产品型号参数及价格（美元）：

ADG836YCPZ-REEL7，封装：12-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.33（1000+个）

ADG836YRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.33（1000+个）

ADG836YRMZ-REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.33（1000+个）

ADG836YRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.33（1000+个）

ADG836的评估套件：

EVAL-10MSOP：开关和多路复用器产品系列中用于10引脚MSOP器件的评估板

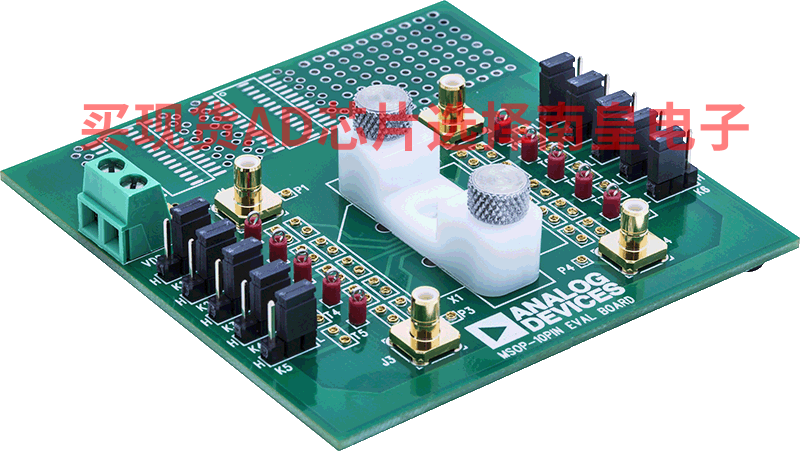

EVAL-10MSOPEBZ评估板用于评估开关和多路复用器产品系列中的10引脚MSOP器件，这些产品可单独购买。EVAL-10MSOPEBZ采用箝位将10引脚MSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

10引脚MSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K10），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

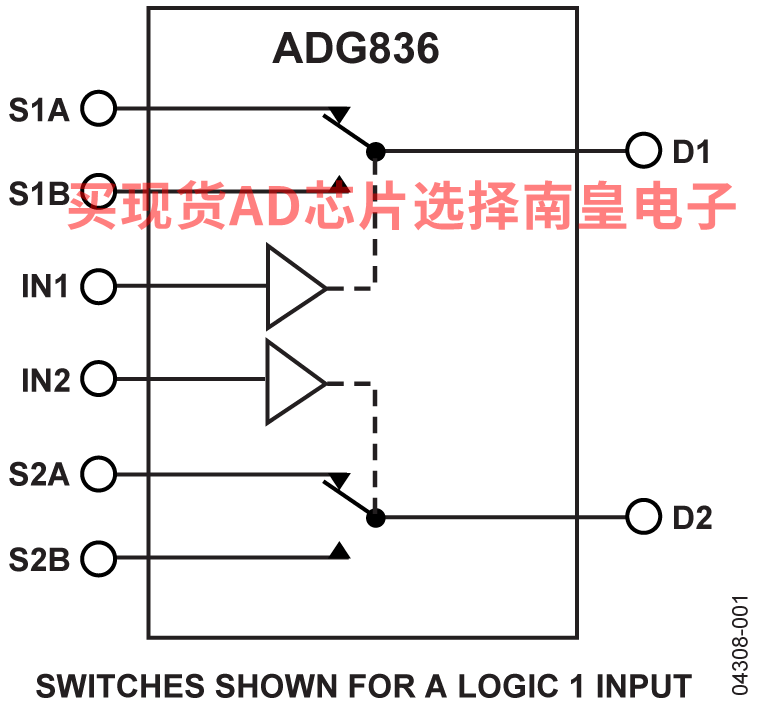

ADG836的电路图解：
