ADG804是一款低压CMOS多路复用器，内置4个单通道。在整个温度范围内，该器件具有小于0.8 ?的超低导通电阻。采用2.7 V至3.6 V电源供电时，数字输入可以处理1.8 V逻辑。

ADG804根据3位二进制地址线A0、A1和EN所确定的地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。ADG804为先开后合式开关。

ADG804额定电源电压为3.3 V、2.5 V和1.8 V，采用10引脚MSOP封装。

• 导通电阻：0.5 Ω（典型值）
• 导通电阻：0.8 Ω（最大值，125°C）
• 工作电压：1.65 V至3.6 V
• 汽车应用温度范围：–40°C至+125°C

• 高载流能力：300 mA连续电流
• 轨到轨开关工作
• 快速开关时间：< 25 ns
• 典型功耗：<0.1 μW

ADG804YRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.33（1000+个）

ADG804YRMZ-REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.33（1000+个）

ADG804YRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.64（100-499个）；1.33（1000+个）

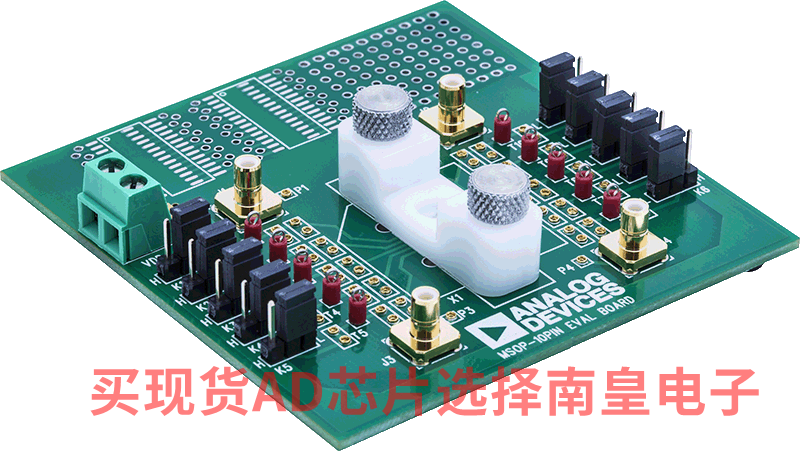

EVAL-10MSOP：开关和多路复用器产品系列中用于10引脚MSOP器件的评估板

EVAL-10MSOPEBZ评估板用于评估开关和多路复用器产品系列中的10引脚MSOP器件，这些产品可单独购买。EVAL-10MSOPEBZ采用箝位将10引脚MSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

10引脚MSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K10），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
