ADG801/ADG802均为单芯片CMOS单刀单掷(SPST)开关，导通电阻小于0.4 Ω，采用先进的亚微米工艺设计，具有极低导通电阻、高开关速度和低泄漏电流特性。

小于0.4 Ω的低导通电阻使这些器件非常适合低导通电阻开关至关重要的应用。

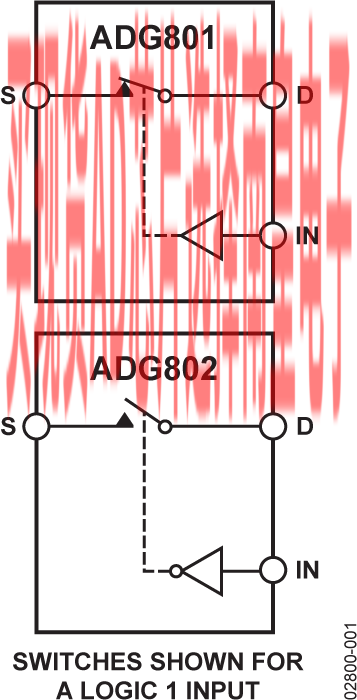

ADG801开关为常开(NO)式，ADG802开关为常闭(NC)式。接通时，各开关在两个方向的导电性能相同。

产品聚焦

低导通电阻：0.25 Ω（典型值）。

1.8 V至5.5 V单电源供电。

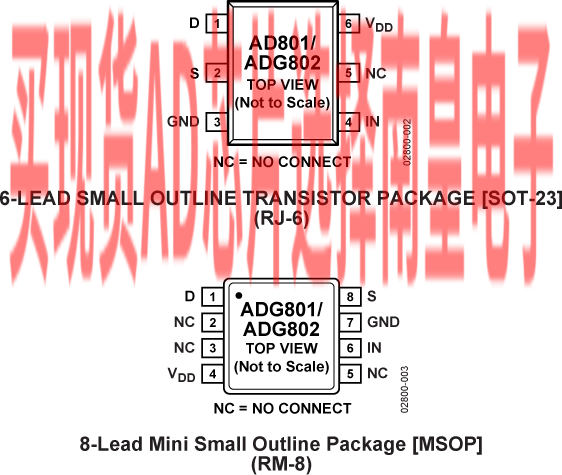

6引脚小型SOT-23、8引脚MSOP小型封装。

载流能力：400 mA。

汽车应用温度范围：?40°C至+125°C。

与ADG701 (ADG801)和ADG702 (ADG802)引脚兼容。

应用

电源路由

蜂窝电话

调制解调器

PCMCIA 卡

磁盘驱动器

数据采集系统

通信系统

继电器替代方案

电池供电系统

数据手册, Rev. A, 3/07

• 最大导通电阻（125°C）：0.4 ?
• 导通电阻平坦度（125°C）：0.08 Ω（最大值）
• 1.8 V至5.5 V单电源供电
• 汽车应用温度范围：−40°C至+125°C
• 载流能力：400 mA

• 6引脚SOT-23、8引脚MSOP小型封装
• 开关时间：35 ns
• 低功耗
• TTL-/CMOS兼容型输入
• 与ADG701/ADG702引脚兼容

ADG801BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.22（100-499个）；1.05（1000+个）

ADG801BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.22（100-499个）；1.05（1000+个）

ADG801BRTZ-500RL7，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.03（1000+个）

ADG801BRTZ-REEL，封装：6-Lead SOT-23，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：1.03（1000+个）

ADG801BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.03（1000+个）

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

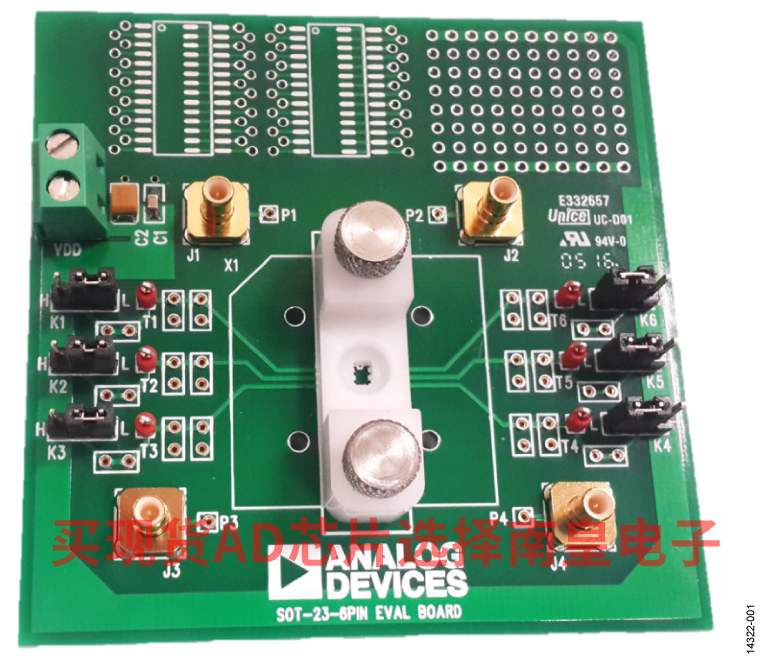

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

---

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

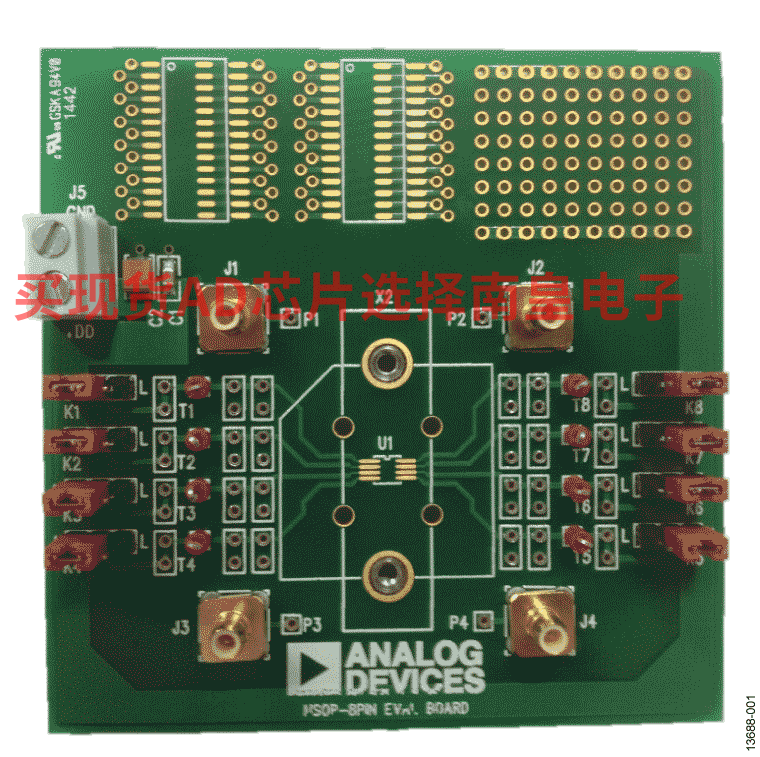

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
