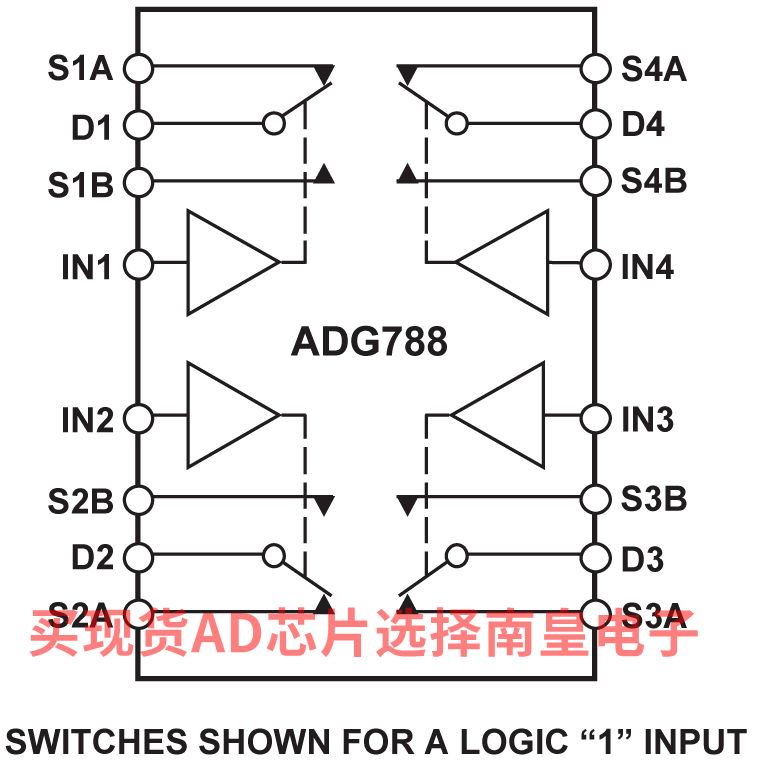

ADG786和ADG788均为低压、CMOS器件，分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

这些器件具有低功耗特性，采用1.8 V至5.5 V单电源/±2.5 V双电源工作，因而非常适合电池供电的便携式仪表及许多其它应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG786提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

采用先进的亚微米工艺设计，具有低功耗、高开关速度、极低导通电阻、高信号带宽和低泄漏电流特性。导通电阻大约为几欧姆，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦。这些器件在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

ADG786和ADG788采用小型20引脚芯片级封装。

产品特色
1.小型4 mm x 4 mm、20引脚芯片级封装(CSP)。 单/双电源供电。ADG786和ADG788的额定电源电压均为3 V ± 10%和5 V ± 10%（单电源）和± 2.5 V ± 10%（双电源）。
2.低导通电阻：2.5 Ω（典型值）。
3.低功耗：小于0.01 μW。
4.保证先开后合式开关动作。

应用
?数据采集系统
?通信系统
?继电器替代方案
?音频和视频开关
?电池供电系统

• +1.8 V至+5.5 V单电源供电
• ±2.5 V双电源供电
• 导通电阻：2.5 Ω
• 导通电阻平坦度：0.5 Ω
• 泄漏电流：100 pA
• 开关时间：19 ns

• ADG786：三通道单刀双掷开关
• ADG788：四通道单刀双掷开关
• 4 mm x 4 mm、20引脚芯片级封装
• 低功耗
• TTL/CMOS 兼容型输入
• 功能相当、采用16引脚TSSOP封装的器件，请参考ADG733/ADG734
• 通过汽车应用认证

ADG788BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：1.89（100-499个）；1.55（1000+个）

ADG788BCPZ-REEL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：1.89（100-499个）；1.55（1000+个）

ADG788BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.89（100-499个）；1.55（1000+个）

EVAL-ADG788：ADG788 Evaluation Board

The ADG788 evaluation board supports both single- and dual-supply operation and comes fitted with connectors that allow the user to evaluate the performance of the ADG788 with minimum effort. The operation of the switches is controlled using the on-board links or by applying external control signal to the appropriate connectors.
