ADG787是一款低压CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。它主要用作通用模拟/数字开关，也可以用于路由USB 1.1信号。

该器件导通电阻较低，典型值为2.5 ?，因此非常适合要求低开关失真的应用。

ADG787提供小型3 × 4凸点、1.50 mm × 2.00 mm WLCSP、小型10引脚LFCSP以及10引脚MSOP三种封装，因而非常适合空间受限的应用。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 ADG787为先开后合式开关。

应用

USB 1.1信号开关电路

蜂窝电话

PDA

MP3 播放器

电池供电系统

耳机开关

音频和视频信号路由

通信系统

• 兼容USB 1.1信号开关
• −3 dB带宽：150 MHz
• 小型10引脚LFCSP、WLCSP、MSOP封装

• 采用1.8 V至5.5 V单电源供电
• 低导通电阻
  2.5 ? （典型值）
  3.35? （最大值，85°C）
• 典型功耗：<0.1 μW

ADG787BCBZ-500RL7，封装：10-Ball WLCSP (1.5mm x 2mm)，包装形式及数量：卷带，500，工作温度：-25 to 85C，AD官网报价：1.28（100-499个）；1.06（1000+个）

ADG787BCBZ-REEL，封装：10-Ball WLCSP (1.5mm x 2mm)，包装形式及数量：卷带，10000，工作温度：-25 to 85C，AD官网报价：1.06（1000+个）

ADG787BCBZ-REEL7，封装：10-Ball WLCSP (1.5mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-25 to 85C，AD官网报价：1.06（1000+个）

ADG787BCPZ-500RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.28（100-499个）；1.06（1000+个）

ADG787BCPZ-REEL，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：1.06（1000+个）

ADG787BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.28（100-499个）；1.06（1000+个）

ADG787BRMZ-500RL7，封装：10-Lead MSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.28（100-499个）；1.06（1000+个）

ADG787BRMZ-REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.28（100-499个）；1.06（1000+个）

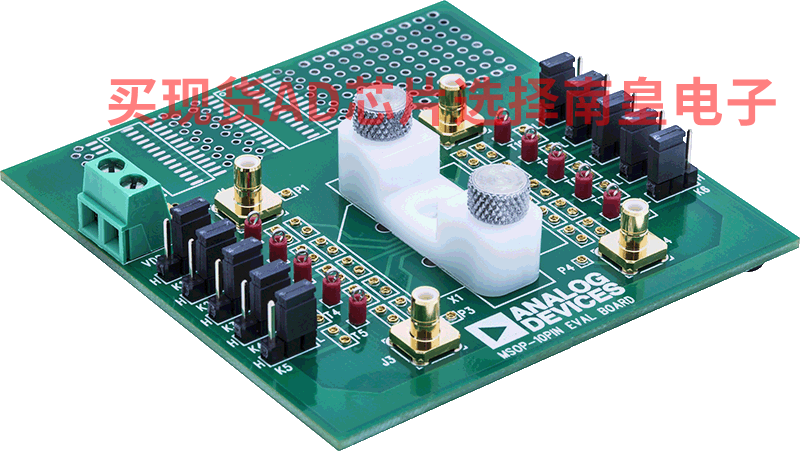

EVAL-10MSOP：开关和多路复用器产品系列中用于10引脚MSOP器件的评估板

EVAL-10MSOPEBZ评估板用于评估开关和多路复用器产品系列中的10引脚MSOP器件，这些产品可单独购买。EVAL-10MSOPEBZ采用箝位将10引脚MSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

10引脚MSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K10），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
