ADG786的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：CMOS、2.5 Ω、低压、四通道单刀双掷开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG786的产品详情：

ADG786和ADG788均为低压、CMOS器件，分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

这些器件具有低功耗特性，采用1.8 V至5.5 V单电源/±2.5 V双电源工作，因而非常适合电池供电的便携式仪表及许多其它应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG786提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

采用先进的亚微米工艺设计，具有低功耗、高开关速度、极低导通电阻、高信号带宽和低泄漏电流特性。导通电阻大约为几欧姆，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦。这些器件在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

ADG786和ADG788采用小型20引脚芯片级封装。

产品特色
- 小型4 mm x 4 mm、20引脚芯片级封装(CSP)。
- 单/双电源供电。ADG786和ADG788的额定电源电压均为3 V ± 10%和5 V ± 10% （单电源）和± 2.5 V ± 10%（双电源）。
- 低导通电阻：2.5 Ω（典型值）。
- 低功耗：小于0.01 μW。
- 保证先开后合式开关动作。

应用
? 数据采集系统
? 通信系统
? 继电器替代方案
? 音频和视频开关
? 电池供电系统

ADG786的优势和特点：

1.8 V至5.5 V单电源供电
±2.5 V双电源供电
导通电阻：2.5 Ω
导通电阻平坦度：0.5 Ω
漏电流：100 pA
开关时间：19 ns

ADG786：三通道单刀双掷开关
ADG788：四通道单刀双掷开关
4 mm x 4 mm、20引脚芯片级封装
低功耗
TTL/CMOS兼容型输入
功能相当、采用16引脚TSSOP封装的器件，请参考ADG733/ADG734
通过汽车应用认证

ADG786具体的完整产品型号参数及价格（美元）：

ADG786BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：1.83（100-499个）；1.47（1000+个）

ADG786BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.83（100-499个）；1.47（1000+个）

ADG786的评估套件：

ADG786BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：1.83（100-499个）；1.47（1000+个）

ADG786BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.83（100-499个）；1.47（1000+个）

ADG786的电路图解：

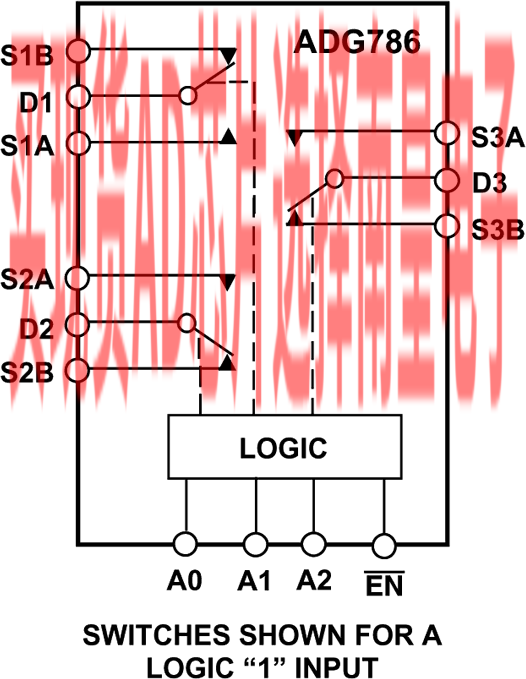

ADG786的评估套件：
