ADG752是一款低压SPDT（单刀双掷）开关。 它采用T型开关配置结构，具有出色的关断隔离，同时在接通条件下可以保持良好的频率响应。

高关断隔离和宽信号带宽，使之适合RF和视频信号切换应用。 该器件具有低功耗和+1.8 V至+5.5 V的工作电压范围，非常适合电池供电的便携式仪表使用。

ADG752采用亚微米工艺设计，具有低功耗、高开关速度和低导通电阻特性。 这款器件为完全双向式开关，信号处理范围可以达到电源电压范围。 在通道之间切换时，先开后合式开关动作可确保输入信号不受瞬时短路影响。

ADG752提供6引脚SOT-23和8引脚mSOIC两种封装

。

产品特色

高关断隔离：-80 dB (30 MHz)

-3 dB信号带宽：250 MHz

低导通电阻：15 Ω

低功耗：<0.01 μW（典型值）

先开后合式开关动作

6引脚SOT-23和8引脚μSOIC小型封装

应用

• 音频和视频开关
• RF开关
• 网络应用
• 电池供电系统
• 通信系统
• 继电器替代方案
• 采样保持系统

• 高关断隔离：-80 dB (30 MHz)
• -3 dB信号带宽：250 MHz
• +1.8 V至+5.5 V单电源供电

• 低导通电阻：15 Ω
• 典型功耗：<0.01 μW
• 快速开关时间
  接通时间：8 ns
  断开时间：3 ns
• TTL/CMOS兼容

ADG752BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；1.84（1000+个）

ADG752BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.75（1000+个）

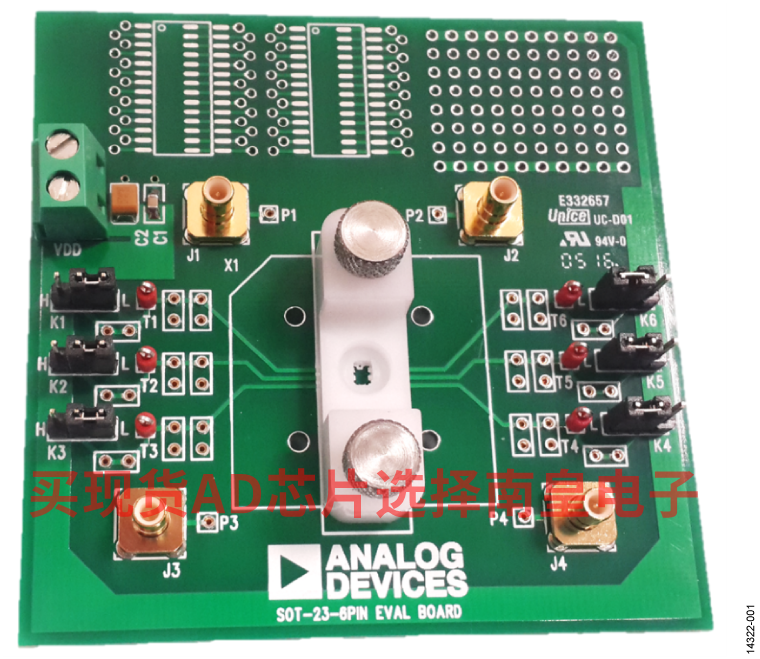

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

---

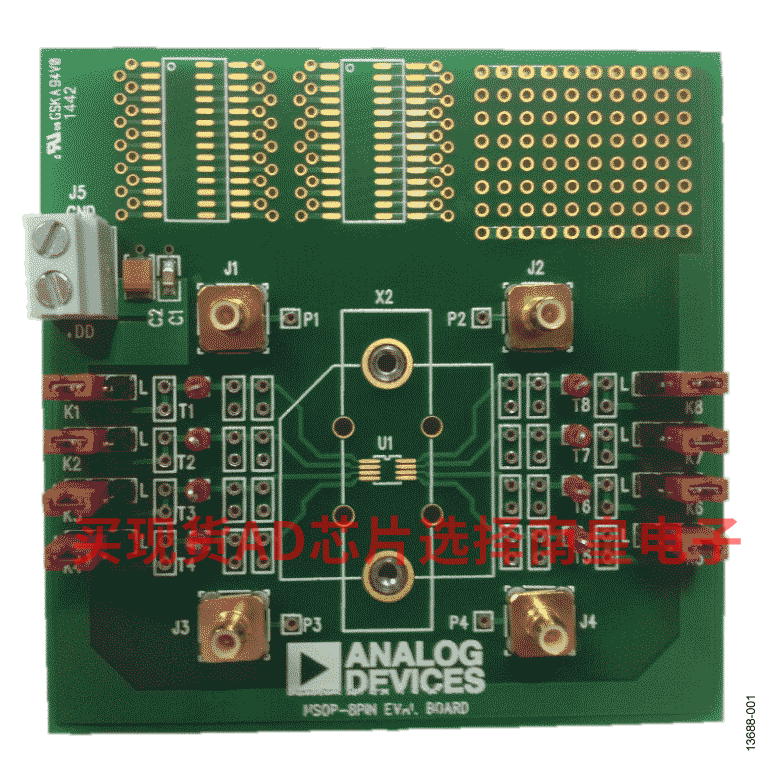

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
