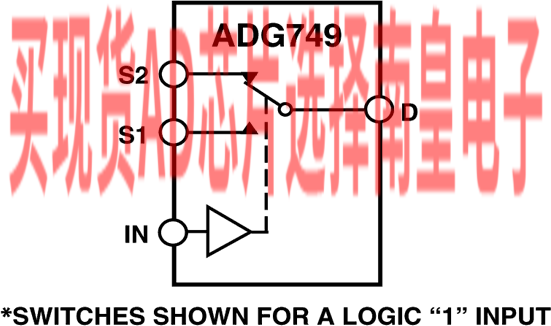

ADG749是一款单芯片CMOS单刀双掷（SPDT）开关。它采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，

ADG749可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。

接通时，ADG749的各开关在两个方向的导电性能相同。该器件为先开后合式开关。

由于采用先进的亚微米工艺，?3 dB带宽可以达到200 MHz以上。

ADG749采用6引脚SC70封装。

产品聚焦

1.8 V至5.5 V单电源供电。ADG749具有高性能、低导通电阻和快速开关时间，在 3 V和5 V供电时保证额定性能。.

压为1.8 V时，整个温度范围内RON典型值为40 Ω。

汽车应用温度范围：?40°C至+125°C。

导通电阻平坦度(RFLAT(ON)) ：0.75 Ω（典型值）.

?3 dB带宽大于200 MHz。

低功耗，CMOS结构可确保功耗较低。

. 快速接通时间 tON/断开时间tOFF.

小型6引脚SC70封装。

应用

• 电池供电系统
• 通信系统
• 采样保持系统
• 音频信号路由
• 视频开关
• 机械式舌簧继电器的替代产品

• 单电源：1.8 V至5.5 V
• 导通电阻：5Ω（典型值）
• 导通电阻平坦度：0.75 Ω（典型值）
• 汽车应用温度范围:
  −40°C至+125°C
• -3 dB带宽：> 200 MHz

• 轨到轨工作
• 小型6引脚SC70封装
• 快速开关时间
  接通时间tON = 12 ns
  断开时间tOFF = 6 ns
• 典型功耗：<0.01 μW
• TTL/CMOS兼容型

ADG749BKSZ-REEL，封装：6-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.84（1000+个）

ADG749BKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.84（1000+个）

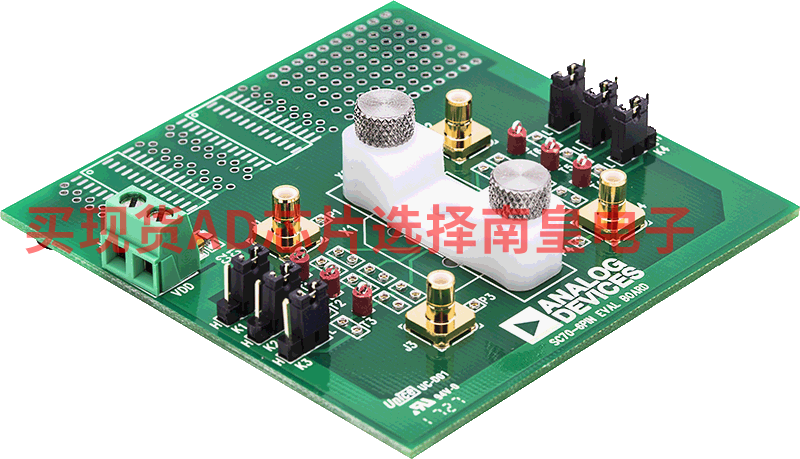

EVAL-6SC70EBZ：EVAL-6SC70EBZ评估板

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
