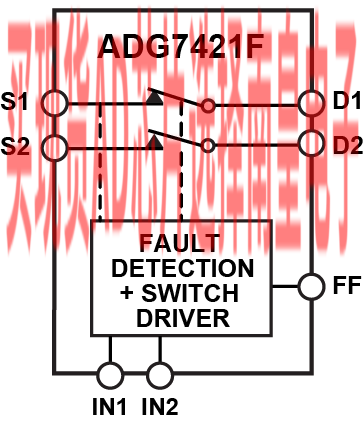

ADG7421F 是一款低电压、双单刀单掷 (SPST) 低导通电阻开关，在源极引脚上具有过压保护、掉电保护和过压检测功能。

当没有电源时，开关保持关闭状态，开关输入为高阻抗。上电时，如果任何一个 Sx 引脚上的模拟输入信号电平超过 VDD 或 VSS 的阈值电压 VT，该开关自动关闭，数字 FF（故障标志）引脚下降到逻辑低电平，以指示故障。

在通电和断电条件下，相对接地电压高达 +60 V 或 −60 V 的输入信号电平都将被屏蔽。开关通过逻辑 1 输入打开，并且在两个方向上的导电性能相同，对于 5 V 单电源，模拟信号范围为 VSS + 0.1 V 至 VDD − 0.55 V。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。

ADG7421F 非常适合为电阻温度套件 (RTD) 输入（参见数据手册中的图 56）和热电偶输入（参见图 55）等小信号提供过压保护。高达 ±60 V 的高压保护能力与低压电源相结合，可为工业应用提供完整的低压输入级。

应用

• 模拟输入/输出模块
• 远程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子设备
• 自动测试设备
• 通信系统
• 继电器替代方案

• S1 和 S2 引脚上的过压保护电压高达 ±60 V
• S1 和 S2 引脚上的掉电保护电压高达 ±60 V
• S1 和 S2 引脚上提供过压检测
• 无需数字输入即可输出已知状态
• 低导通电阻：12 Ω（典型值）

• 超平、导通电阻：0.005 Ω（典型值）
• 低故障检测阈值电压：0.1 V（典型值）
• 3 kV HBM ESD 额定值
• 在任何情况下都能抑制闩锁效应
• ±1.8 V 到 ±2.5 V 双电源供电
• 1.8 V 到 5.5 V 单电源供电

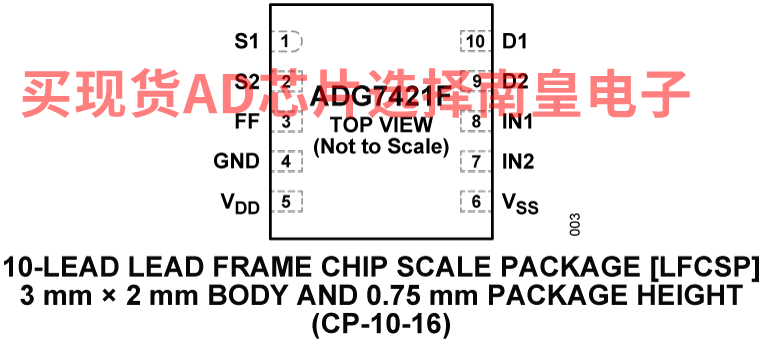

• 10 引脚、3 mm × 2 mm LFCSP

ADG7421FBCPZ-RL7，封装：10-Lead LFCSP (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.25（1000+个）

EVAL-ADG7421F：评估 ADG7421F 低电压故障保护和检测、12 Ω RON、双路 SPST 开关

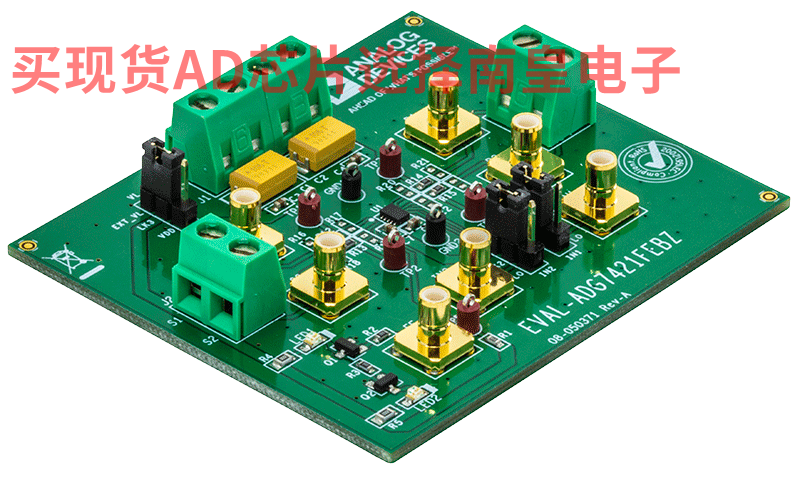

EVAL-ADG7421FEBZ 是 ADG7421F, 的评估板，具有两个单刀单掷（SPST）开关通道。ADG7421F 的电源引脚具有过压检测和保护电路，并在上电和未上电状态下，对高达 ?60 V 和 +60 V 的信号提供保护。

图 1 显示了 EVAL-ADG7421FEBZ 的典型评估设置。ADG7421F 焊接到评估板中央位置，具有双线螺丝接线端子，以连接到每个源极和漏极引脚。三个螺丝端子用于为套件供电。第四个端子用于提供用户定义的数字电压，来为 LED 供电，LED 是开关故障状态的可视指示。

产品数据手册中包含 ADG7421F 的完整规格说明，使用本评估板时，必须同时参阅该说明和本用户指南。
