ADG741的基本参数
- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：单电源模拟开关和多路复用器
- 功能描述：CMOS、低压、单刀单掷常开(NO)开关，采用SC-70封装
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADG741的产品详情：
ADG741是一款单芯片CMOS单刀单掷（SPST）开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，-3 dB带宽可以达到200 MHz以上。
电池供电系统 通信系统 采样保持系统 音频信号路由 视频开关 机械式舌簧继电器的替代产品
ADG741可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。
应用ADG741的优势和特点：
- 单电源：1.8 V至5.5 V
- 导通电阻：2 Ω（典型值）
- 低导通电阻平坦度
- -3 dB带宽：> 200 MHz
- 轨到轨工作

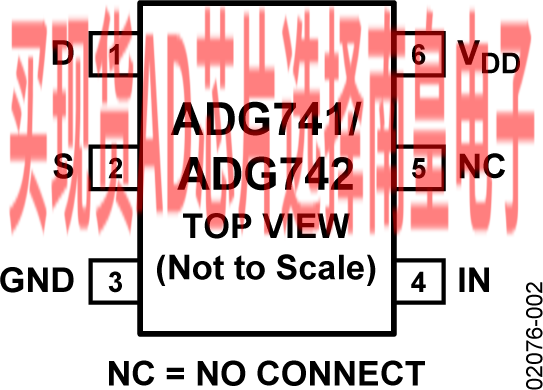

- 小型6引脚SC70封装
- 快速开关时间
接通时间tON： 18 ns
断开时间tOFF ：12 ns - 典型功耗：<0.01 μW
- TTL/CMOS兼容型
ADG741具体的完整产品型号参数及价格（美元）：
ADG741BKSZ-REEL，封装：6-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：0.91（1000+个）
ADG741BKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.91（1000+个）
ADG741BKSZ5-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.79（1000+个）
ADG741的评估套件：
EVAL-5SC70EBZ：EVAL-5SC70EBZ评估板
EVAL-5SC70EBZ评估板用于评估开关和多路复用器产品系列中的5引脚SC70器件，这些产品可单独购买。EVAL-5SC70EBZ采用箝位将5引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该评估板。

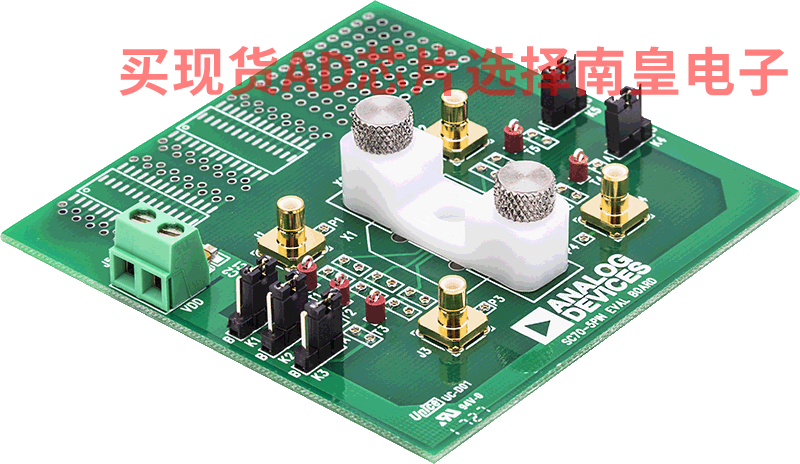

图1所示为EVAL-5SC70EBZ评估板。5引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K5），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助评估板上的超小B型(SMB)连接器，可向器件提供额外的外部信号。此外，评估板顶部还留有空间以便进行原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
