ADG736是一款单芯片器件，内置两个独立可选的CMOS单刀双掷(SPDT)开关。这些开关采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻、低泄漏电流和宽输入信号带宽特性。

导通电阻曲线在整个模拟信号范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。同时较快的开关速度使该器件适合视频信号切换应用。

ADG736采用1.8 V至5.5 V单电源供电，因此非常适合便携式电池供电仪表应用。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG736为先开后合式开关。

ADG736采用10引脚MSOP封装。

产品聚焦

应用

• 1.8 V至5.5 V单电源供电
• 汽车应用温度范围：-40℃至+125℃
• 导通电阻：2.5 Ω（典型值）
• 低导通电阻平坦度
• −3 dB带宽：> 200 MHz

• 轨到轨工作
• 10引脚MSOP封装
• 快速开关时间
  接通时间：16 ns
  断开时间：8 ns
• 典型功耗：<0.01 μW
• TTL/CMOS兼容型
• 通过汽车应用认证

ADG736BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.15（1000+个）

ADG736BRMZ-REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.15（1000+个）

ADG736BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.3（100-499个）；1.15（1000+个）

ADW54010Z-0REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.93（1000+个）

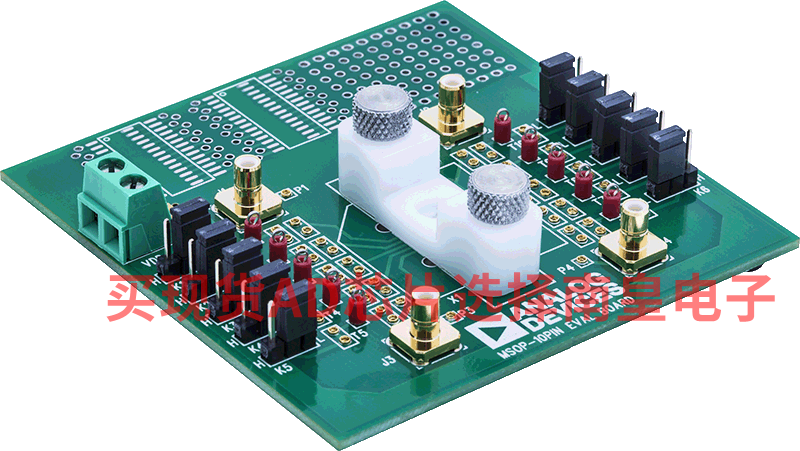

EVAL-10MSOP：开关和多路复用器产品系列中用于10引脚MSOP器件的评估板

EVAL-10MSOPEBZ评估板用于评估开关和多路复用器产品系列中的10引脚MSOP器件，这些产品可单独购买。EVAL-10MSOPEBZ采用箝位将10引脚MSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

10引脚MSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K10），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
