ADG728是一款CMOS、8通道模拟矩阵开关，配有一个串行控制的双线式接口。开关之间的导通电阻匹配严格，并且在整个信号范围内，导通电阻曲线非常平坦。该器件无论用作多路复用器、解复用器还是开关阵列，都同样出色；输入信号范围可扩展至电源电压范围。

ADG728和ADG729采用与I2C接口标准兼容的双线式串行接口，并均配备两个外部地址引脚（A0和A1），允许用户设置7位从机地址的2 LSB。同一总线上可以连接这两款器件各四个。ADG728还包含一个RESET引脚，该引脚在不使用时应连接高电平。

各通道由一个8位字的一个位控制。这意味着，这些器件可以采用多种不同的配置，任一时间所有通道或任意通道均可以接通，或者没有通道接通。

器件上电时，所有开关均处于断开状态，内部移位寄存器为全零。

所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。

ADG728和ADG729采用16引脚TSSOP封装。

产品特色

双线式串行接口。

单电源供电。ADG728和ADG729的额定电源电压为3V和5V。

低导通电阻：2.5 Ω（典型值）

任何时候任何开关配置都可能处于接通状态。

保证先开后合式开关动作。

小型16引脚TSSOP封装。

应用

• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
• 自动测试设备

• 双线式串行接口
• 2.7 V至5.5 V单电源供电
• 导通电阻：2.5 Ω
• 导通电阻平坦度：0.75 Ω

• 漏电流：100 pA
• 单路8:1矩阵开关
• 上电复位
• 小型16引脚TSSOP封装
• 通过汽车应用认证

ADG728BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.25（1000+个）

ADG728BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.25（1000+个）

ADG728WBRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.59（1000+个）

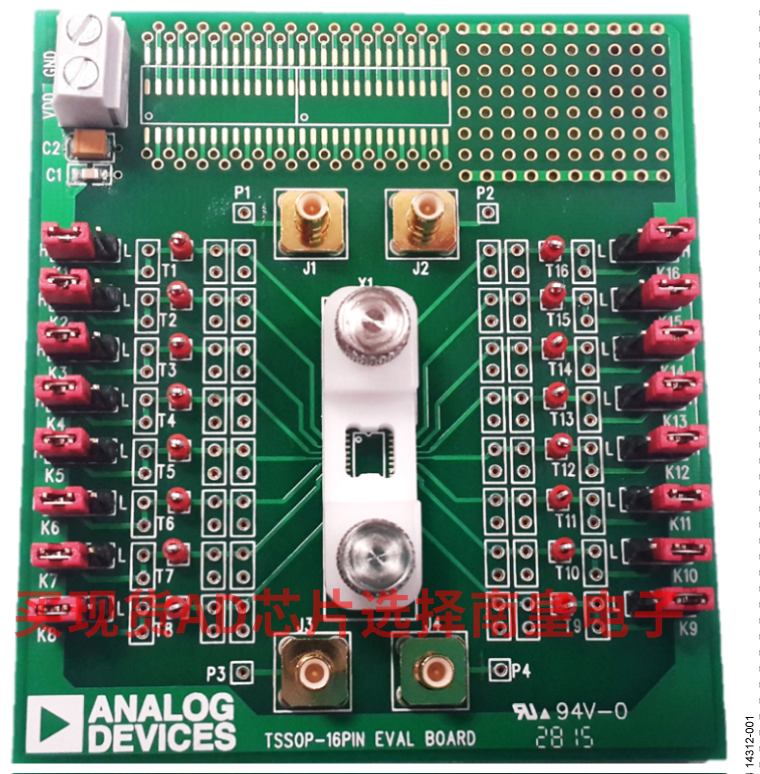

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
