ADG722的基本参数

ADG722的产品详情：

ADG721、ADG722和ADG723均为单芯片CMOS单刀单掷（SPST）开关，采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。这些器件提供3 mm × 2 mm、小型LFCSP和MSOP两种封装，非常适合空间受限的应用。

ADG721、ADG722和ADG723设计采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。

ADG721、ADG722和ADG723均内置两个独立的单刀单掷(SPST)开关。ADG721与ADG722的区别仅在于：前者的两个开关为常开式，后者的两个开关为常闭式。ADG723的开关1为常开式，开关2为常闭式。

接通时，ADG721、ADG722和ADG723的各开关在两个方向的导电性能相同。ADG723为先开后合式开关。

产品特色

1.8 V至5.5 V单电源供电。

极低导通电阻RON （5 V时最大值为4 Ω，3 V时最大值为10 Ω）。

低导通电阻平坦度。

?3 dB带宽大于200 MHz。

低功耗。CMOS结构确保其功耗低。

8引脚MSOP和3 mm × 2 mm LFCSP封装。

应用

USB 1.1信号开关电路

蜂窝电话

PDAs

电池供电系统

通信系统

采样保持系统

音频信号路由

视频开关

机械式舌簧继电器的替代产品

ADG722的优势和特点：

ADG722具体的完整产品型号参数及价格（美元）：

ADG722BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.23（100-499个）；1.02（1000+个）

ADG722BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.23（100-499个）；1.02（1000+个）

ADG722BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.23（100-499个）；1.02（1000+个）

ADG722的评估套件：

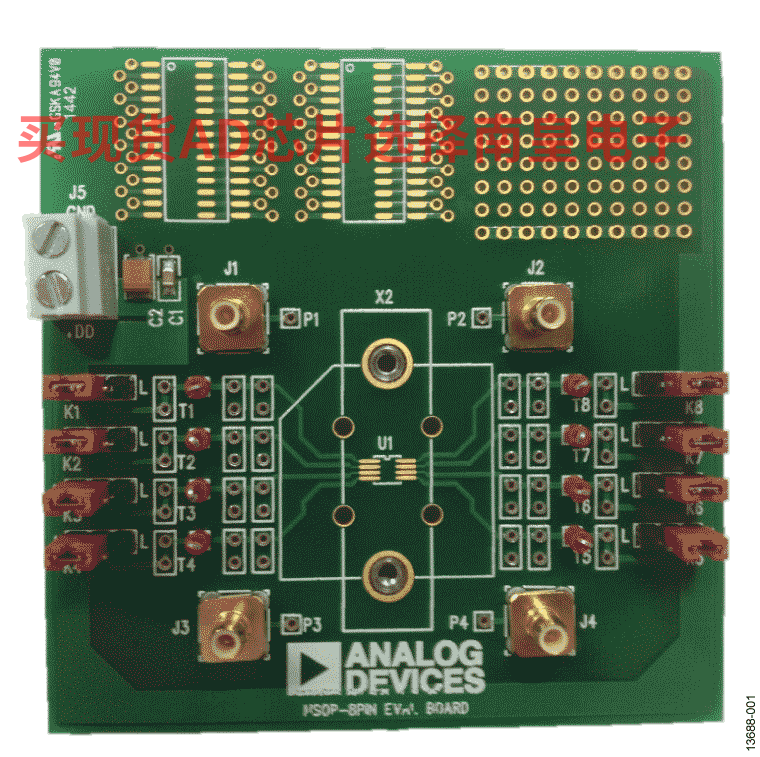

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。该评估板自带夹子，这样器件可固定到该板上，而无需焊接。这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。该板上具有SMB连接器，从而向器件提供额外的外部信号。此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。

ADG722的电路图解：

ADG722的评估套件：
