ADG719是一款单芯片CMOS单刀双掷（SPDT）开关。采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。

该开关可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合ADI的新一代DAC和ADC使用。

接通时，ADG719的各开关在两个方向的导电性能相同。ADG719为先开后合式开关。

由于采用了先进的亚微米工艺，?3 dB带宽可以达到200 MHz以上。

ADG719提供6引脚SOT-23和8引脚MSOP两种封装。

ADG719-EP支持防务和航空航天应用。

• 电池供电系统
• 通信系统
• 采样保持系统
• 音频信号路由
• 视频开关
• 机械式舌簧继电器的替代产品

• 单电源：1.8 V 至5.5 V
• 导通电阻：4 Ω （最大值）
• 导通电阻平坦度：0.75 Ω（典型值）
• -3 dB带宽大于200 MHz
• 轨到轨工作
• 6引脚SOT-23 封装和8引脚 MSOP 封装
• 快速开关时间
  接通时间tON：12 ns
  断开时间tOFF：6 ns
• 典型功耗：<0.01 µW
• TTL/CMOS兼容型

• 下载ADG719-EP数据手册 (pdf)
• 军用温度范围：-55°C至+125°C
• 受控制造基线
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/12650 DSCC图纸号

ADG719BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.04（100-499个）；0.87（1000+个）

ADG719BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.04（100-499个）；0.87（1000+个）

ADG719BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.04（100-499个）；0.87（1000+个）

ADG719BRTZ-500RL7，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：0.95（1000+个）

ADG719BRTZ-REEL，封装：6-Lead SOT-23，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：

ADG719BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.95（1000+个）

ADG719SRJZ-EP-R2，封装：6-Lead SOT-23，包装形式及数量：卷带，250，工作温度：-55 to 125C，AD官网报价：4.9（100-499个）；4.9（1000+个）

ADG719SRJZ-EP-RL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-55 to 125C，AD官网报价：4.65（1000+个）

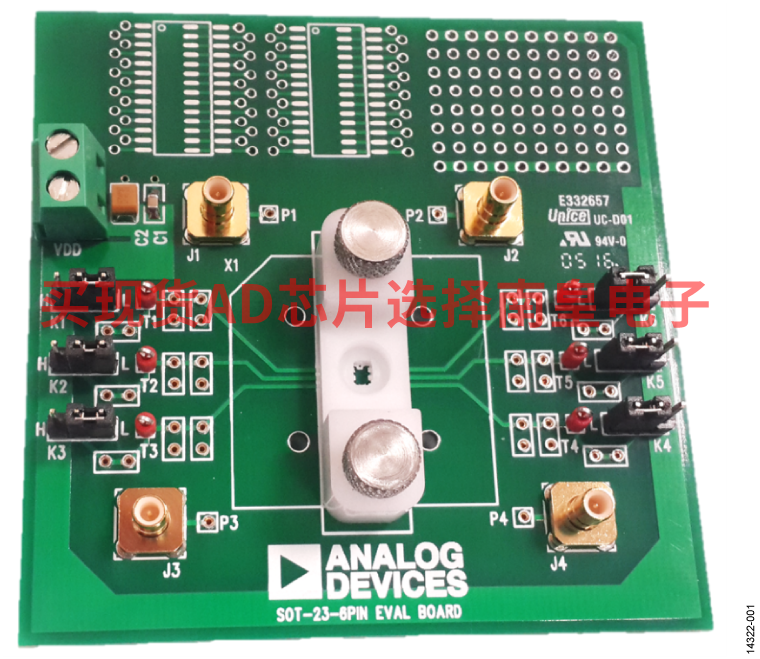

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

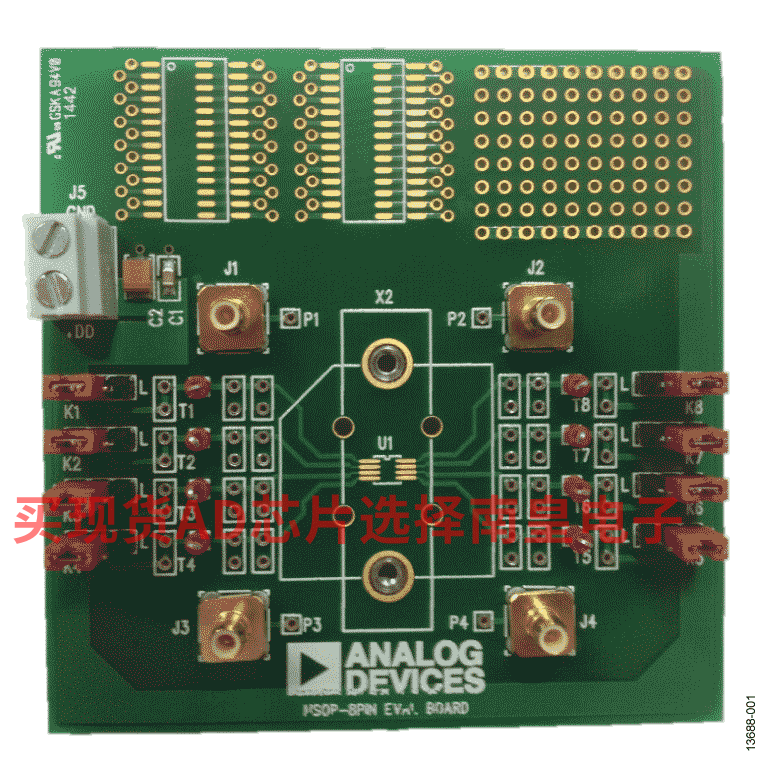

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
