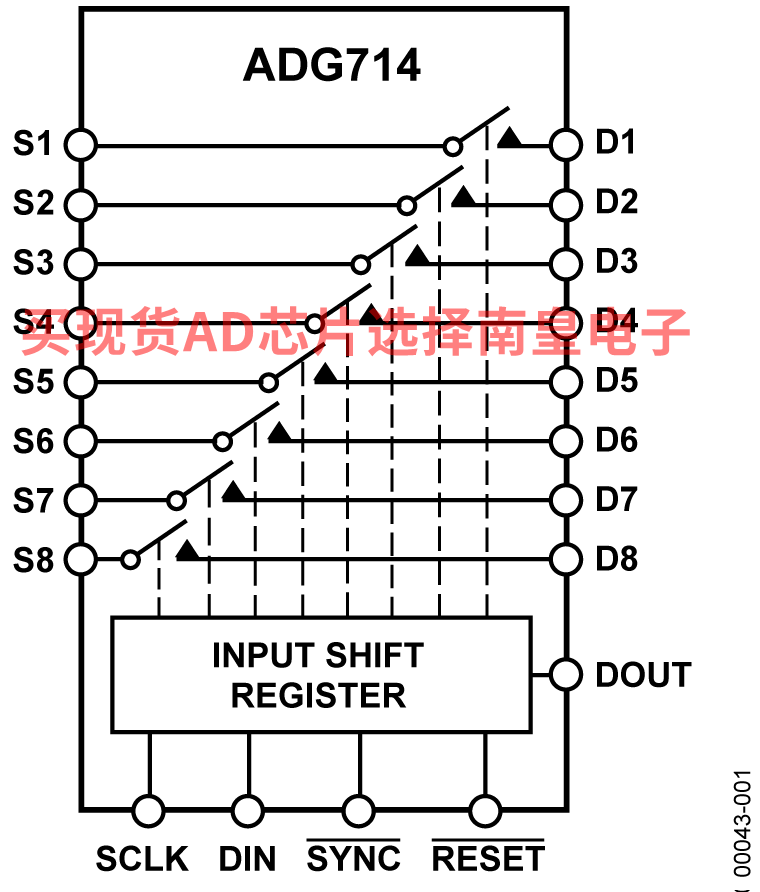

ADG714是一款互补性金属氧化物半导体(CMOS)、八通道单刀单掷(SPST)开关，通过一个三线式串行接口进行控制。开关之间的导通电阻匹配严格，并且在整个信号范围内，导通电阻曲线平坦。各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。数据以8位形式写入这些器件，每一位对应一个通道。

ADG714采用一个三线式串行接口，并且与串行外设接口(SPI)、QSPI、MICROWIRE接口标准和大多数数字信号处理(DSP)接口标准兼容。利用移位寄存器DOUT的输出，可以将若干这种器件以菊花链形式相连。

上电时，所有开关均处于断开状态，内部寄存器为全零。

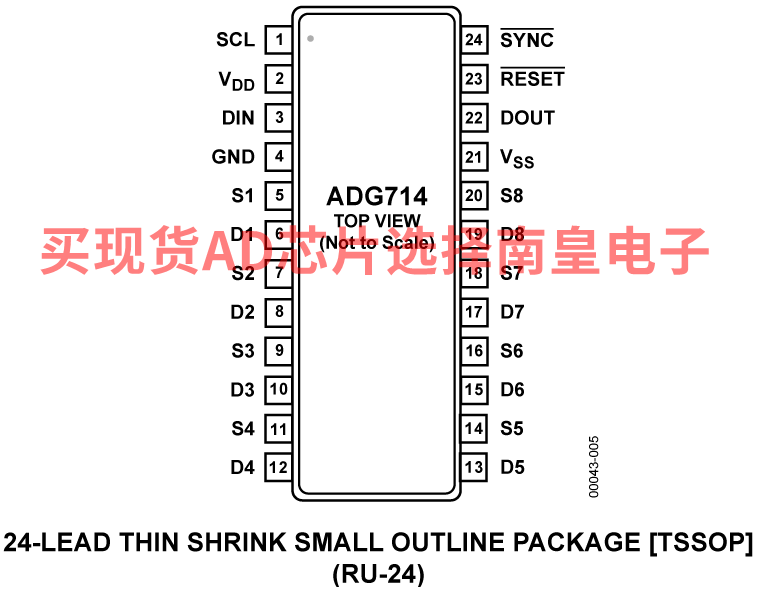

该器件具有低功耗和2.7 V至5.5 V的工作电压范围，因而适合许多应用。ADG714也可以采用±2.5 V双电源供电。ADG714提供24引脚TSSOP和24引脚LFCSP两种封装。

产品聚焦

• 三线式串行接口。
• 单电源/双电源供电。
• ADG714和ADG715的额定电源电压为3 V、5 V和±2.5 V。
• 低导通电阻，通常为2.5 Ω。
• 低泄漏。
• 上电复位。
• 24引脚TSSOP封装。
• 24引脚LFCSP封装。

应用

• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关

• SPI/QSPI/MICROWIRE兼容型接口
• 2.7 V至5.5 V单电源供电
• ±2.5 V双电源
• 导通电阻：2.5 Ω
• 导通电阻平坦度：0.6 Ω

• 漏电流：0.1 nA
• 八通道单刀单掷开关
• 上电复位
• 快速开关时间
• TTL/CMOS兼容型
• 24引脚TSSOP和24引脚LFCSP封装

ADG714BCPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.09（1000+个）

ADG714BRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：2.58（100-499个）；2.09（1000+个）

ADG714BRUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.58（100-499个）；2.09（1000+个）

ADG714BRUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.58（100-499个）；2.09（1000+个）

EVAL-24TSSOP：开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

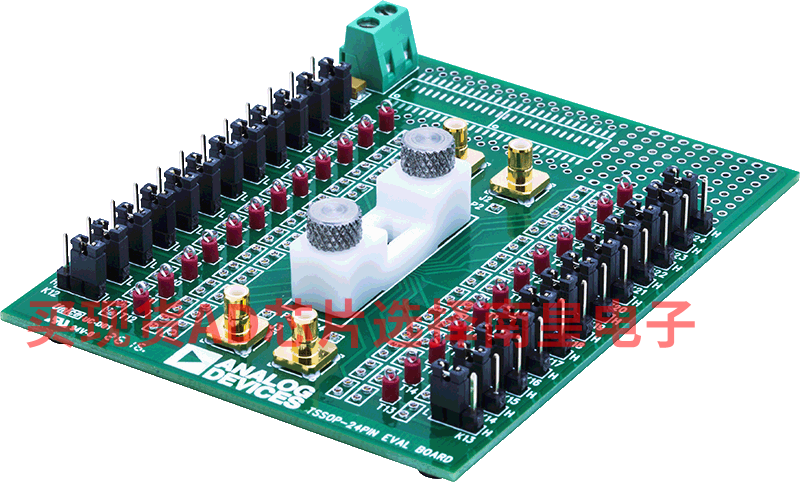

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
