ADG712的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：单电源模拟开关和多路复用器
功能描述：CMOS、低压、2.5 Ω、四通道单刀单掷开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG712的产品详情：

ADG712是一款单芯片CMOS器件，内置四个独立可选的开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻、低泄漏电流和高带宽特性。

ADG712采用+1.8 V至+5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。同时快速开关时间和高带宽使该器件适合视频信号切换应用。

接通时，各开关在两个方向的导电性能相同。ADG712提供16引脚TSSOP和16引脚SOIC两种封装。

ADG712的优势和特点：

单电源：1.8 V至5.5 V
导通电阻：2.5 Ω（典型值）
低导通电阻平坦度
-3 dB带宽：> 200 MHz

轨到轨工作
16引脚TSSOP/SOIC封装
快速开关时间
接通时间tON： 16 ns
断开时间tOFF ：10 ns
典型功耗：<0.01 μW
TTL/CMOS 兼容型

ADG712具体的完整产品型号参数及价格（美元）：

ADG712BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：1.40（100-499个）；1.15（1000+个）

ADG712BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.40（100-499个）；1.15（1000+个）

ADG712BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.40（100-499个）；1.15（1000+个）

ADG712BRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：1.48（100-499个）；1.22（1000+个）

ADG712BRZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.48（100-499个）；1.22（1000+个）

ADG712的评估套件：

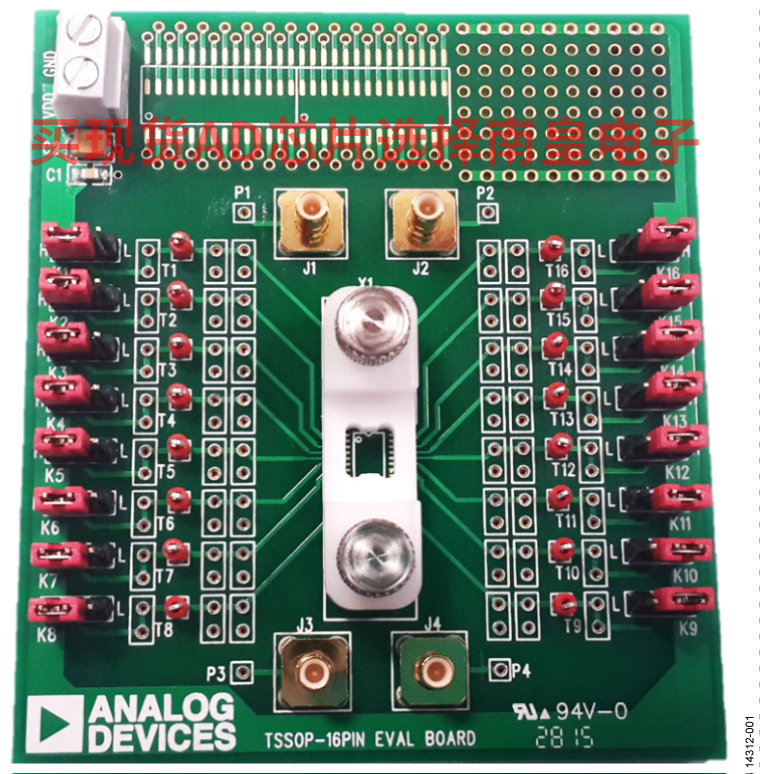

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

ADG712的电路图解：

ADG712的评估套件：
