ADG706和ADG707均为低压CMOS模拟多路复用器，分别内置16个单端通道和8个差分通道。 ADG706根据4位二进制地址线A0、A1、A2和A3所确定的地址，将16路输入(S1–S16)之一切换至公共输出D。 ADG707根据3位二进制地址线A0、A1和A2所确定的地址，将8路差分输入之一切换至公共差分输出。 两款器件均提供EN输入，用来使能或禁用器件。 禁用时，所有通道均关断。

ADG706和ADG707具有低功耗性能，工作电压范围为1.8 V至5.5 V，非常适合电池供电型便携式仪器仪表应用。 所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。 这些器件还可采用±2.5 V双电源供电。

这些多路复用器采用先进的亚微米工艺设计，具有低功耗、高开关速度、极低导通电阻和泄漏电流特性。 导通电阻大约为几欧姆，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦。 这些器件可用作多路复用器或解复用器，具有出色的性能，输入信号范围可扩展至电源电压范围。

ADG706和ADG707采用小型28引脚TSSOP封装。

产品聚焦

应用

• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
• 电池供电系统

• 单电源：+1.8 V至+5.5 V
• 双电源：± 2.5 V
• 导通电阻：2.5 Ω
• 导通电阻平坦度：0.5 Ω
• 泄漏电流：100 pA
• 开关时间：40 ns
• ADG706：单通道16:1多路复用器
• 28引脚TSSOP封装
• 低功耗
• TTL/CMOS兼容型输入

ADG706BRUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.73（100-499个）；3.06（1000+个）

ADG706BRUZ-REEL，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.73（100-499个）；3.06（1000+个）

ADG706BRUZ-REEL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.73（100-499个）；3.06（1000+个）

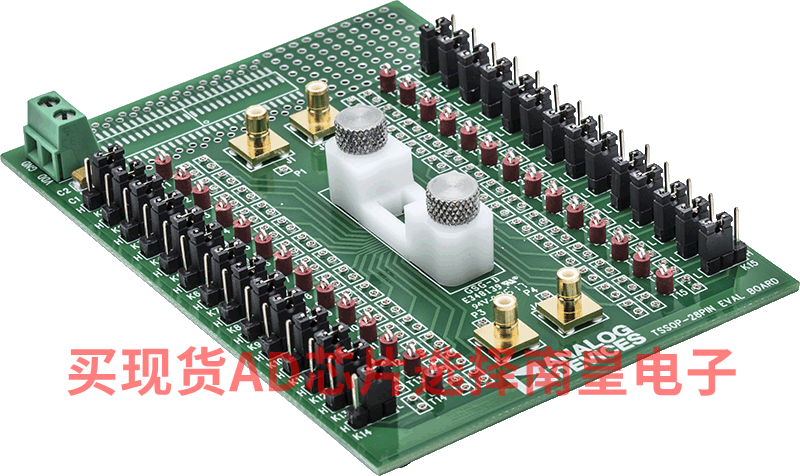

EVAL-28TSSOPEBZ：EVAL-28TSSOPEBZ评估板

EVAL-28TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的28引脚TSSOP器件，这些产品可单独购买。EVAL-28TSSOPEBZ采用箝位将28引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

28引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K28），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
