ADG701L/ADG702L 是单片 CMOS SPST 开关。这些开关采用先进的亚微米工艺进行设计，提供低功耗，另外还具有高开关速度、低导通电阻和低漏电流。此外，还可实现大于 200 MHz 的 −3 dB 带宽。

ADG701L/ADG702L 可使用单个 1.8 V 至 5.5 V 电源运行，因此适用于电池供电的仪表，并适合与 ADI 公司的新一代 DAC 和 ADC 配合使用。

图 1 和图 2 显示了在逻辑输入为 1 的情况下，ADG701L 的开关闭合，而 ADG702L 的开关断开。在接通时，各个开关在两个方向上具有同等的良好传导性能。

ADG701L/ADG702L 可采用 5 引脚 SOT-23、6 引脚 SOT-23 和 8 引脚 MSOP 封装。

产品特色

应用

• 电池供电系统
• 通信系统
• 采样保持系统
• 音频信号路由
• 视频切换
• 机械舌簧继电器替代方案

• 1.8 V 至 5.5 V 单电源
• 2 Ω 导通电阻（典型值）
• 低导通电阻平坦度
• 高达 85°C 的保证泄漏规格
• –3 dB 带宽 > 200 MHz
• 轨到轨操作

• 快速开关时间

  • tON 18 ns
  • tOFF 12 ns
• 典型功耗 < 0.01 μW
• 与晶体管/晶体管逻辑 (TTL)/CMOS 兼容

ADG702LBRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.8（100-499个）；0.69（1000+个）

ADG702LBRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.69（1000+个）

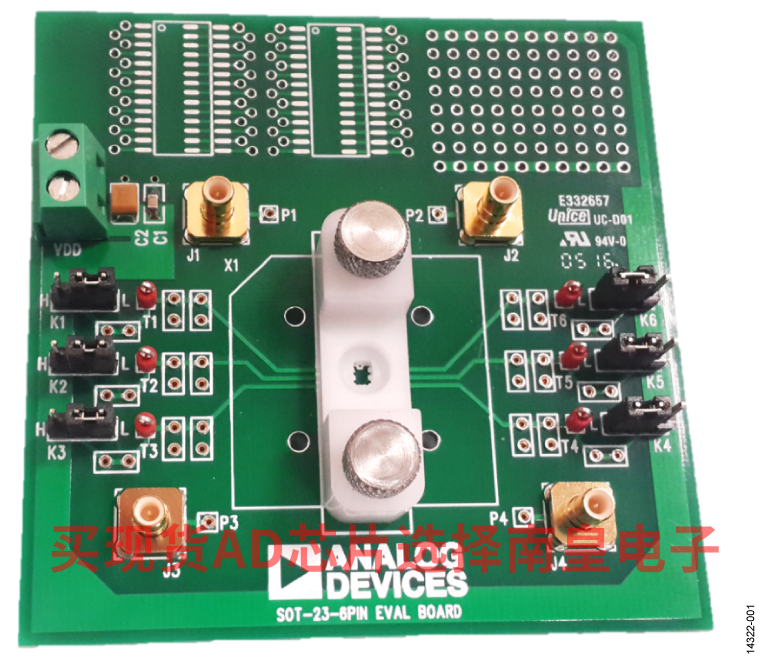

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

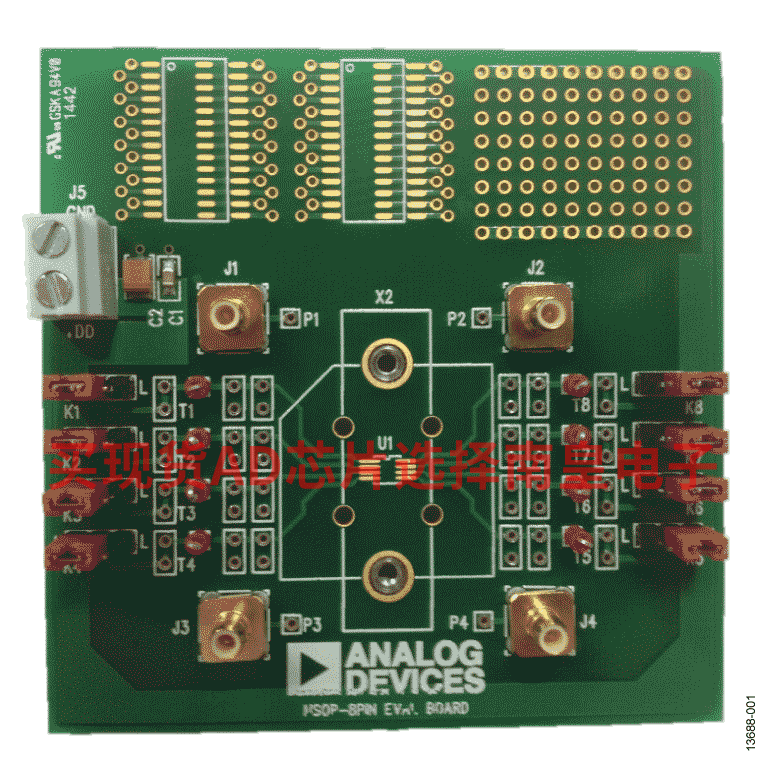

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
