- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：单电源模拟开关和多路复用器
- 功能描述：CMOS、低压、2 Ω、单刀单掷开关
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADG702是一款单芯片CMOS单刀单掷（SPST）开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，-3 dB带宽可以达到200 MHz以上。该器件可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合ADI的新一代DAC和ADC使用。
- 单电源：1.8 V至5.5 V
- 导通电阻：2 Ω（典型值）
- 低导通电阻平坦度
- -3 dB带宽：> 200 MHz
- 轨到轨工作
- 小型6引脚SOT23和8引脚µSOIC封装
- 快速开关时间
-接通时间 tON： 18 ns
- 断开时间tOFF：12 ns - 典型功耗：<0.01 μW
- TTL/CMOS 兼容型
ADG702BRJZ-500RL7，封装：5-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：0.95（1000+个）
ADG702BRJZ-REEL7，封装：5-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.95（1000+个）
ADG702BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.13（100-499个）；0.95（1000+个）
ADG702BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.13（100-499个）；0.95（1000+个）
ADG702BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.95（1000+个）

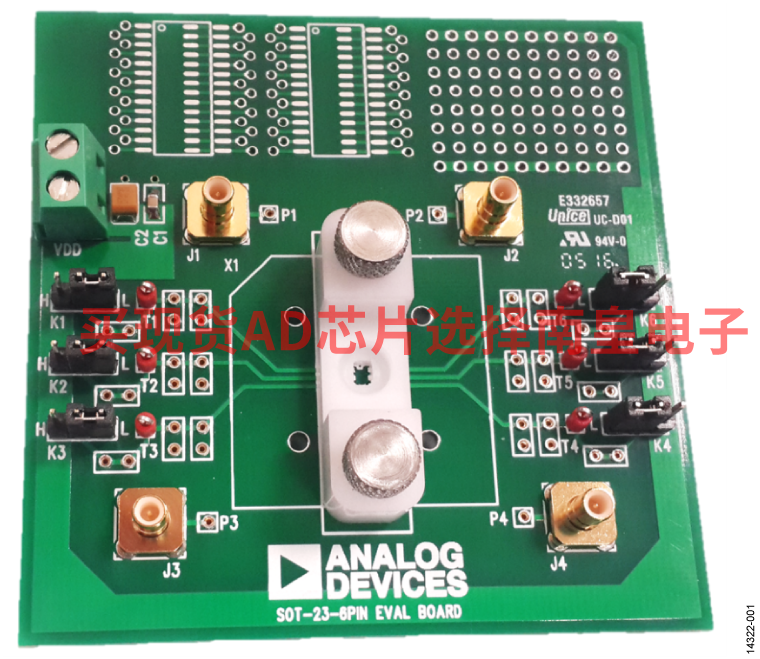

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板
EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

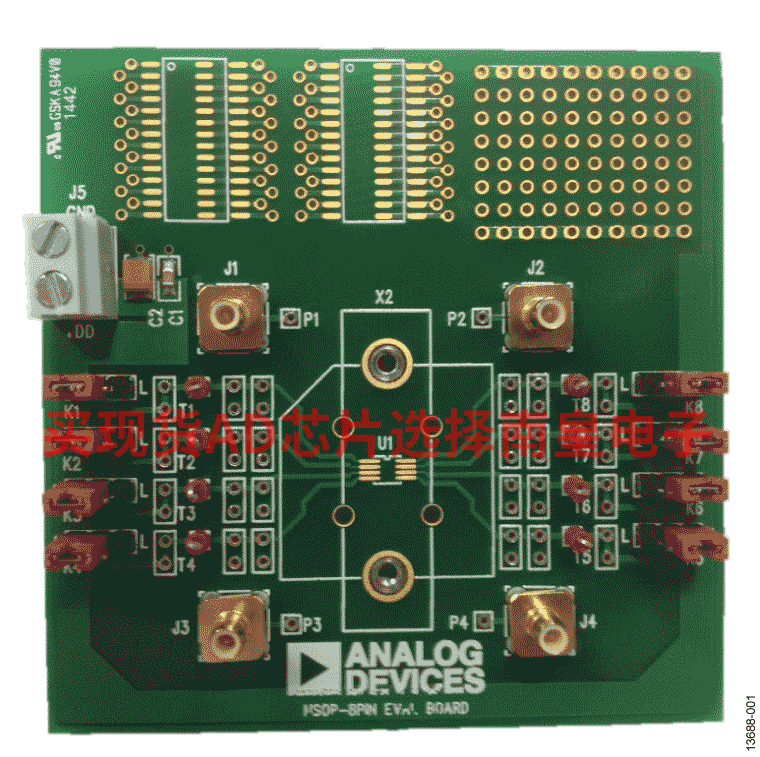

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板
EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。
该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。
该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
