ADG658和ADG659均为低压CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG658根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入(S1–S8)之一切换至公共输出D。ADG659根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些器件采用改良工艺设计，具有低功耗和高开关速度特性。这些器件可用作多路复用器或解复用器，具有出色的性能，输入范围可扩展至电源电压范围。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。所有数字输入的逻辑阈值为0.8 V至2.4 V，确保采用+5 V单电源或±5 V双电源供电时能够保证TTL/CMOS的逻辑兼容性。

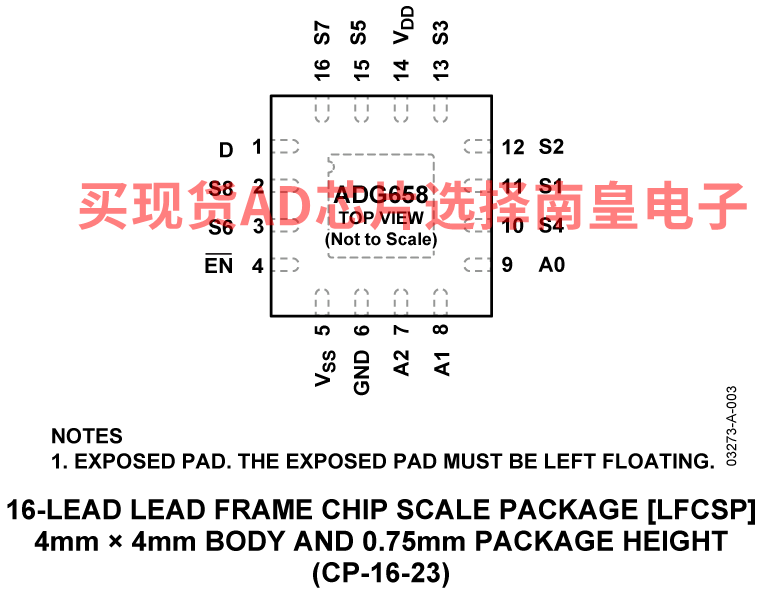

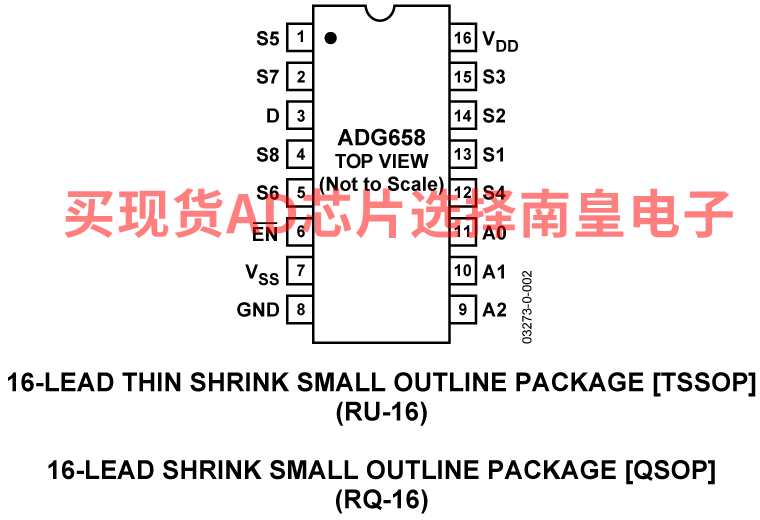

ADG658和ADG659提供16引脚TSSOP/QSOP和16引脚4 mm × 4 mm LFCSP两种封装。

产品特色

应用

• 汽车应用
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 通信系统
• 音频和视频信号路由
• 继电器替代方案
• 采样保持系统
• 工业控制系统

• 双电源：±2 V至±6 V
• 单电源：2 V至12 V
• 汽车应用温度范围：-40°C至+125°C
• <0.1 nA漏电流
• 全信号范围内45 Ω导通电阻
• 轨到轨开关工作
• 单通道8:1多路复用器
• 16引脚LFCSP/TSSOP/QSOP封装
• 典型功耗：<0.1 μW
• TTL/CMOS兼容型输入

ADG658TRUZ-EP，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-55 to 125C，AD官网报价：5.01（100-499个）；4.11（1000+个）

ADG658TRUZ-EP-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：5.01（100-499个）；4.11（1000+个）

ADG658YCPZ，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：2.28（100-499个）；1.87（1000+个）

ADG658YCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.28（100-499个）；1.87（1000+个）

ADG658YRQZ，封装：16-Lead QSOP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.28（100-499个）；1.87（1000+个）

ADG658YRQZ-REEL7，封装：16-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.28（100-499个）；1.87（1000+个）

ADG658YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.28（100-499个）；1.87（1000+个）

ADG658YRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.28（100-499个）；1.87（1000+个）

ADW54003-0，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADW54003-0RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.54（100-499个）；2.08（1000+个）

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
