ADG636是一款单芯片器件，内置两个独立可选的CMOS单刀双掷(SPDT)开关。接通时，各开关在两个方向的导电性能相同。

ADG636采用±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。

此开关在整个信号范围内具有±1.5 pC的超低电荷注入，25°C时的典型漏电流为10 pA。此外，它的典型导通电阻为85 Ω，两个通道间的匹配在2 Ω以内。它还具有低功耗和高开关速度特性。

ADG636为先开后合式开关，采用14引脚TSSOP封装。

产品聚焦
1. 超低电荷注入。QINJ：±1.5 pC（典型值，整个信号范围）
2. 漏电流<0.25 nA（最大值，85oC）
3. 双电源（±2.7 V至±5 V）或单电源（+2.7 V至+5.5 V）供电
4. 汽车应用温度范围：?40°C至+125°C
5. 小型14引脚TSSOP封装

应用
- 自动测试设备
- 数据采集系统
- 电池供电仪表
- 通信系统
- 采样保持系统
- 远程供电设备
- 音频和视频信号路由
- 继电器替代方案
- 航空电子

• 1 pC 电荷注入
• ±2.7 V至±5.5 V双电源供电
• +2.7 V至+5.5 V单电源供电
• 汽车应用温度范围：
  –40°C 至 +125°C
• 100 pA（最大值，25°C）漏电流

• 导通电阻：85 Ω典型值
• 轨到轨工作
• 快速开关时间
• 典型功耗：<0.1 μW
• TTL/CMOS兼容型输入
• 14引脚TSSOP封装

ADG636YRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.09（1000+个）

ADG636YRUZ-REEL，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.09（1000+个）

ADG636YRUZ-REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.09（1000+个）

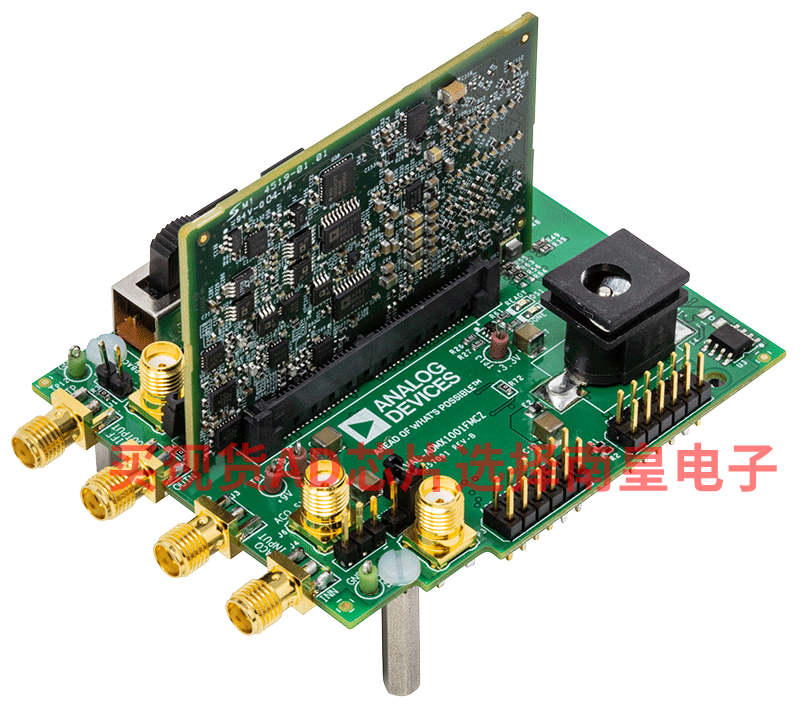

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE

---

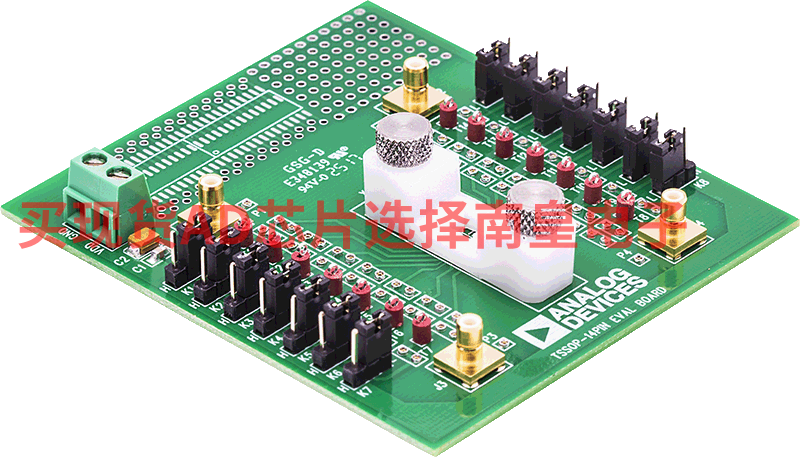

EVAL-14TSSOPEBZ：EVAL-14TSSOPEBZ评估板

EVAL-14TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的14引脚TSSOP器件，这些产品必须与该评估板分开购买。EVAL-14TSSOPEBZ采用箝位将14引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

14引脚TSSOP器件可箝位或焊接到评估板的中心。该评估板评估的每个器件引脚还具有相应的链路（K1至K14），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

有关完整详情，请参见相应的产品数据手册，使用该评估板时必须同时使用该用户指南与数据手册。
