ADG633是一款低压CMOS器件，内置三个独立可选的单刀双掷(SPDT)开关。 额定电源电压为±5 V、5 V和3 V。ADG633开关的接通条件是相关的控制输入为逻辑低电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。该器件提供 EN 输入，用来使能或禁用器件。禁用时，所有通道均关断。

ADG633采用增强型工艺设计，具有低功耗和高开关速度特性。低功耗和2 V至12 V的工作电压范围，使它非常适合电池供电的便携式仪表应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。所有数字输入均具有0.8 V至2.4 V逻辑阈值，确保使用+5 V单电源或±5 V双电源时兼容TTL/CMOS逻辑。

ADG633提供小型、16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP两种封装。

产品聚焦

单电源、双电源供电。ADG633为高性能开关，保证额定电源电压为±5 V、+5 V和+3 V。

汽车应用温度范围：?40°C至+125°C。

保证先开后合式开关动作。

低功耗：<0.1 μW（典型值）。

小型、16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装。

应用

• 汽车应用
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 音频和视频信号路由
• 继电器替代方案
• 采样保持系统
• 工业控制系统

• ±2 V至±6 V双电源供电
• 2 V至12 V单电源供电
• 汽车应用温度范围：-40ºC至+125ºC
• 泄漏电流：<0.2 nA
• 导通电阻：52 Ω（整个信号范围内）

• 轨到轨开关工作
• 16引脚LFCSP/TSSOP封装
• 典型功耗：<0.1 μW
• TTL/CMOS兼容型输入
• 封装可升级到74HC4053和MAX4053/MAX4583

ADG633YCPZ，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：1.14（100-499个）；0.98（1000+个）

ADG633YCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.14（100-499个）；0.98（1000+个）

ADG633YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：1.14（100-499个）；0.98（1000+个）

ADG633YRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.14（100-499个）；0.98（1000+个）

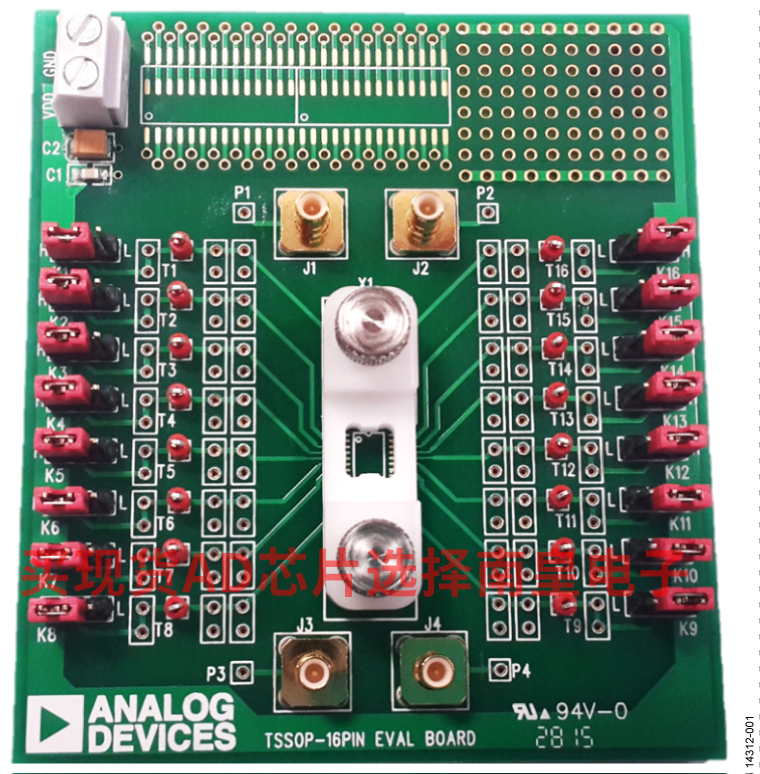

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
