ADG613（1 pC电荷注入、100 pA泄漏电流、CMOS、±5 V/5 V/3 V、四通道单刀单掷开关）-AD代理

ADG613的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：1 pC电荷注入、100 pA泄漏电流、CMOS、±5 V/5 V/3 V、四通道单刀单掷开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG613的产品详情：

ADG613-EP是一款单芯片CMOS器件，内置四个独立可选的开关。此开关在整个输入信号范围内具有1 pC的超低电荷注入，25°C时的典型漏电流为0.01 nA。

额定电源电压为±5 V、+5 V和3 V。它内置四个独立的单刀单掷(SPST)开关。ADG613-EP内置具有数字控制逻辑的两个开关，逻辑低电平时导通；另有两个开关则采用反相逻辑。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG613-EP为先开后合式开关。

ADG613-EP采用小型16引脚TSSOP封装。

此外，ADG613-EP器件还兼容TTL。

产品聚焦

超低电荷注入（典型值1 pC）

±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。

汽车应用温度范围：−55°C至+125°C。

16引脚小型TSSOP封装。

应用

自动测试设备
数据采集系统
电池供电系统
通信系统
采样保持系统
音频信号路由
继电器替代方案
航空电子

ADG613的优势和特点：

1 pC电荷注入
±2.7 V至±5.5 V双电源供电
+2.7 V至+5.5 V单电源供电
汽车应用温度范围：–40°C至+125°C
泄漏电流：100 pA（最大值，25°C）
导通电阻：85 Ω
轨到轨开关工作
快速开关时间
16引脚TSSOP和SOIC封装
典型功耗：<0.1 μW
TTL-/CMOS-兼容型输入

ADG613-EP支持防务和航空航天应用（AQEC标准）

下载ADG613-EP数据手册
军用温度范围：-55°C至+125°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/16617 DSCC图纸号

ADG613具体的完整产品型号参数及价格（美元）：

ADG613SRUZ-EP，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-55 to 125C，AD官网报价：5.05（100-499个）；4.26（1000+个）

ADG613SRUZ-EP-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：5.05（100-499个）；4.26（1000+个）

ADG613YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.95（1000+个）

ADG613YRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.95（1000+个）

ADG613的评估套件：

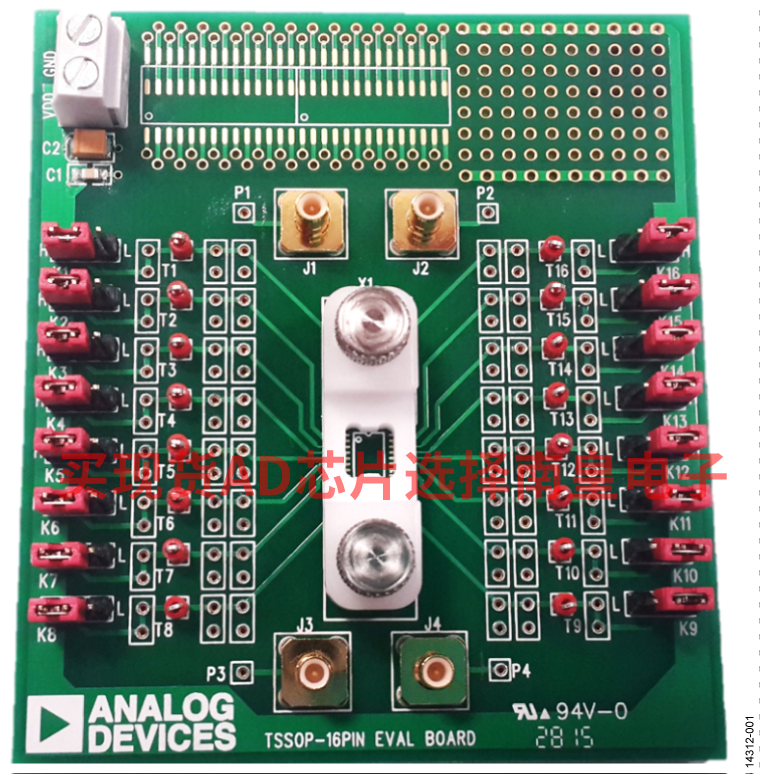

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

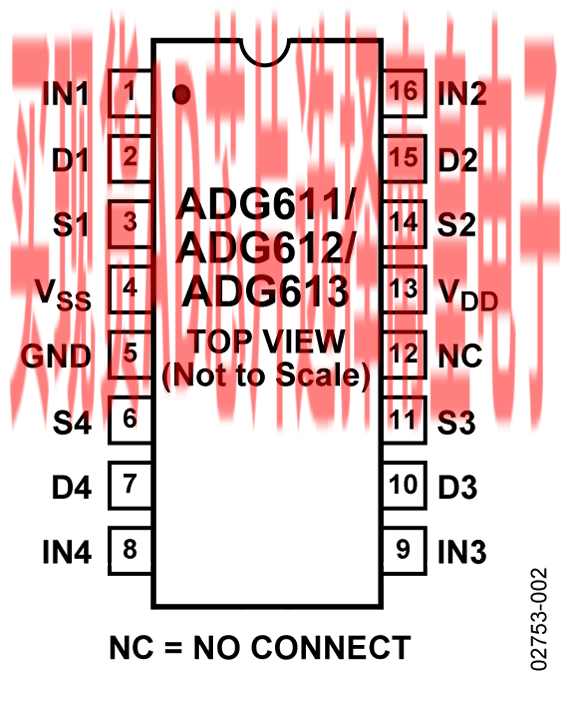

ADG613的电路图解：

ADG613的评估套件：
