ADG611、ADG612和ADG613均为单芯片CMOS器件，内置四个独立可选的开关。+25ºC时，这些开关提供1 pC的超低电荷注入和100 pA的泄漏电流。

上述器件的额定电源电压为±5 V、5 V和3 V，均内置四个独立的单刀单掷(SPST)开关。ADG611与ADG612的不同是数字控制逻辑相反。ADG611开关的接通条件是相关控制输入为逻辑低电平，而ADG612开关接通则要求逻辑高电平。ADG613有两个开关的数字控制逻辑与ADG611相似，但其它两个开关的控制逻辑则相反。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG613为先开后合式开关。ADG611/ADG612/ADG613均提供小型、16引脚TSSOP封装，ADG611还提供16引脚SOIC封装。

产品聚焦

超低电荷注入（典型值1 pC）

±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。

汽车应用温度范围：−40°C至+125°C。

小型、16引脚TSSOP和SOIC封装。

应用

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 通信系统
• 采样保持系统
• 音频信号路由
• 继电器替代方案
• 航空电子

• 1 pC电荷注入
• ±2.7 V至±5.5 V双电源供电
• +2.7 V至+5.5 V单电源供电
• 汽车应用温度范围：–40°C至+125°C
• 泄漏电流：100 pA（最大值，25°C）

• 导通电阻：85 Ω
• 轨到轨开关工作
• 快速开关时间
• 16引脚TSSOP和SOIC封装
• 典型功耗：<0.1 μW
• TTL-/CMOS兼容型输入

ADG612WYRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.11（1000+个）

ADG612YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.95（1000+个）

ADG612YRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.95（1000+个）

ADG612YRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.95（1000+个）

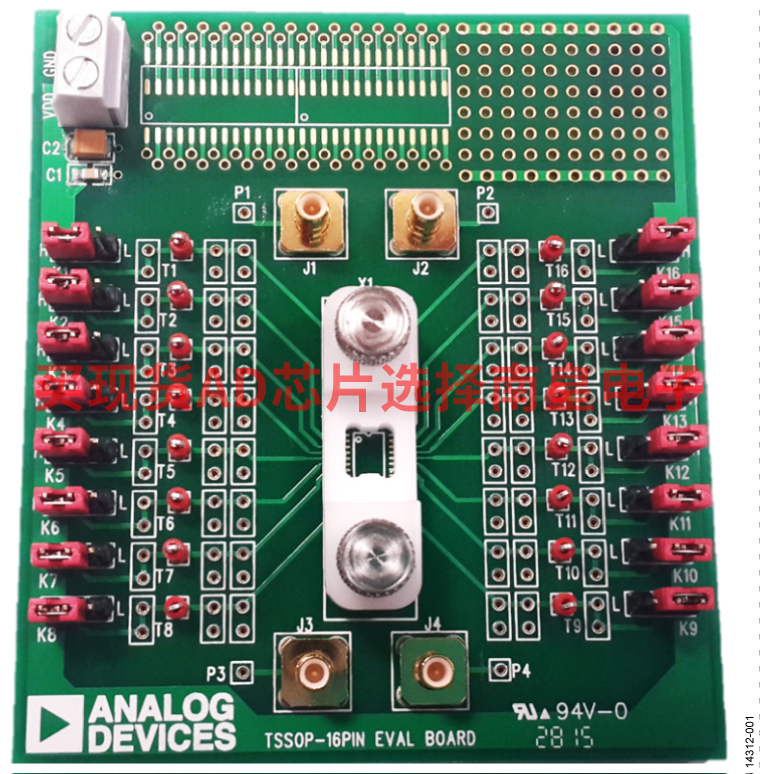

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
