ADG604是一款CMOS模拟多路复用器，内置4个单通道。它采用±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。根据3位二进制地址线A0、A1和EN所确定的地址，ADG604将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。

85oC时，ADG604提供1 pC的超低电荷注入和小于250 pA的泄漏电流。导通电阻典型值为85 Ω，通道间导通电阻匹配为8 Ω。它还具有低功耗和高开关速度特性，采用14引脚TSSOP封装。

• 电荷注入：
  1 pC（整个信号范围内）
• 双电源：±2.7 V至±5.5 V
• 单电源：2.7 V至5.5 V
• 汽车应用温度范围：
  –40°C至+125°C
• 泄漏电流：100 pA（最大值，25°C）

• 导通电阻：85 Ω（典型值）
• 轨到轨工作
• 快速开关时间
• 典型功耗：<0.1 μW
• TTL/CMOS 兼容型输入
• 14引脚TSSOP封装

ADG604YRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.09（1000+个）

ADG604YRUZ-REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.09（1000+个）

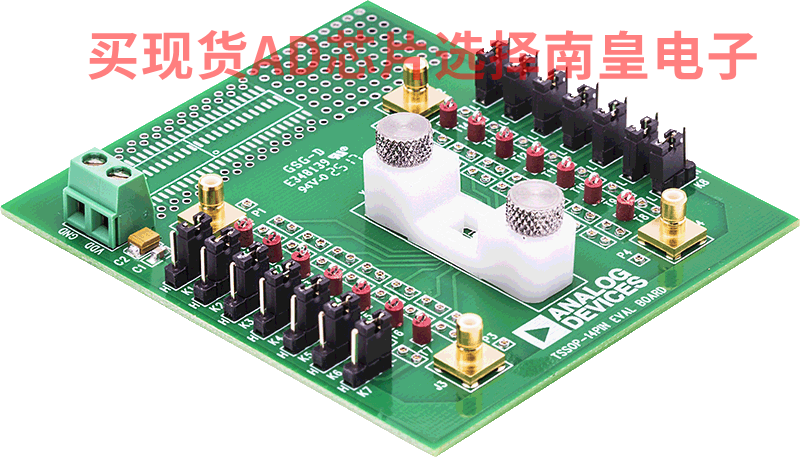

EVAL-14TSSOPEBZ：EVAL-14TSSOPEBZ评估板

EVAL-14TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的14引脚TSSOP器件，这些产品必须与该评估板分开购买。EVAL-14TSSOPEBZ采用箝位将14引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

14引脚TSSOP器件可箝位或焊接到评估板的中心。该评估板评估的每个器件引脚还具有相应的链路（K1至K14），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

有关完整详情，请参见相应的产品数据手册，使用该评估板时必须同时使用该用户指南与数据手册。
