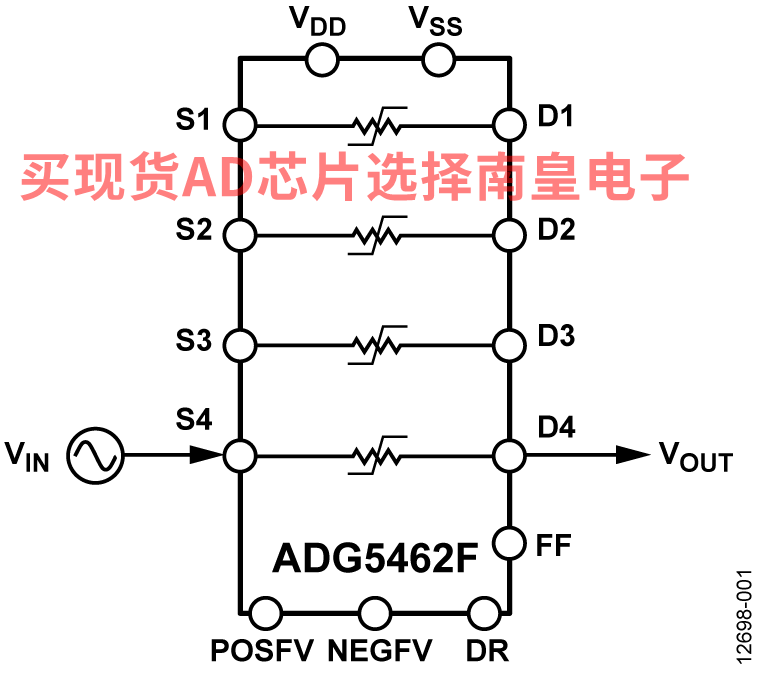

ADG5462F集成四条带过压保护的通道。 通道保护器与信号路径串联，保护敏感器件不受该路径上过压故障的影响。 无论是否通电，通道保护器都能防止过压，非常适合用于无法保证电源时序始终正确的应用。 主电源电压定义导通电阻曲线，副电源电压定义启动过压保护的电压电平。

没有电源时，通道保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过正故障电压(POSFV)或负故障电压(NEGFV)，并且超出幅度达到阈值电压 (VT)，则该通道关断，且该Sx引脚变为高阻抗。 如果拉低DR引脚，则漏极引脚 (Dx)拉至已被超出的副电源电压。 各DR电压电平的输出曲线如图1所示。无论有无供电，相对于地达到−55 V或+55 V的输入信号电平都会被阻塞。

这些开关具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和仪表应用，这些器件堪称理想解决方案。

产品特色

源极引脚具有过压保护功能，可以耐受高于副供电轨（POSFV和NEGFV），达到−55 V和+55 V的电压。

在无电状态下，保护源极引脚(Sx)免受−55 V至+55 V电压的影响。

过压检测提供数字输出，指示通道的工作状态。

沟道隔离可防止闩锁。

针对低导通电阻和导通电阻平坦度而优化。

ADG5462F既可采用±5 V至±22 V的双电源供电，也可采用8 V至44 V的单电源供电。

应用

• 模拟输入/输出模块
• 过程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子
• 自动测试设备
• 通信系统

• 用户定义的副电源可设置过压电平
• 过压保护最高可达−55 V和+55 V
• 掉电保护可达−55 V和+55 V
• 源极引脚有过压检测保护
• 最小副电源电平： 4.5 V单电源
• 中断标志指示故障状态
• 低导通电阻：10 Ω典型值
  导通电阻平坦度：0.5 Ω最大值

• 人体模型(HBM) ESD额定值：4 kV
• 大部分条件下都具有防闩锁特性
• 模拟信号范围：VSS 至 VDD
• ±5 V至±22 V双电源供电
• 8 V至44 V单电源供电
• 额定电源电压范围：±15 V、±20 V、+12 V和+36 V

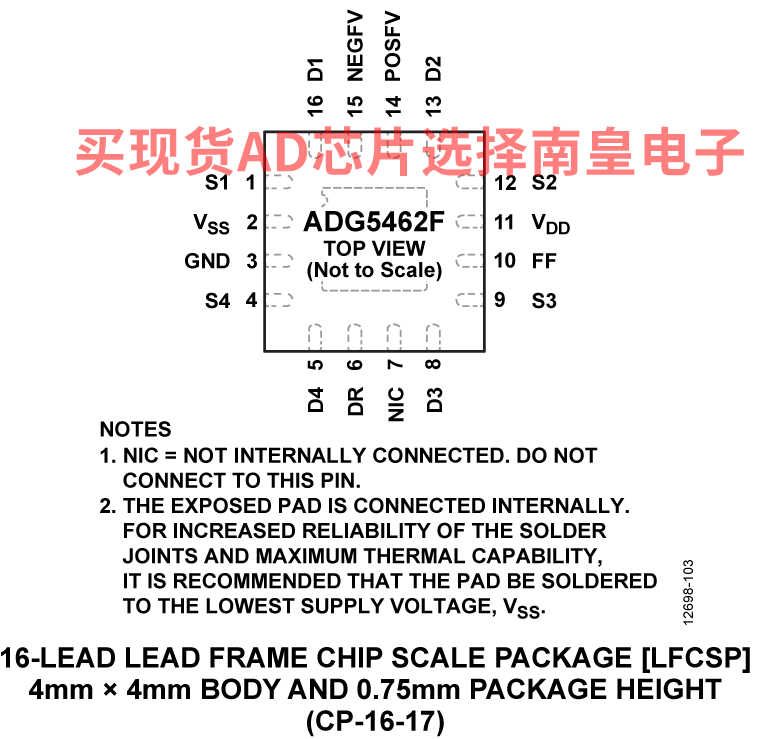

ADG5462FBCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.25（1000+个）

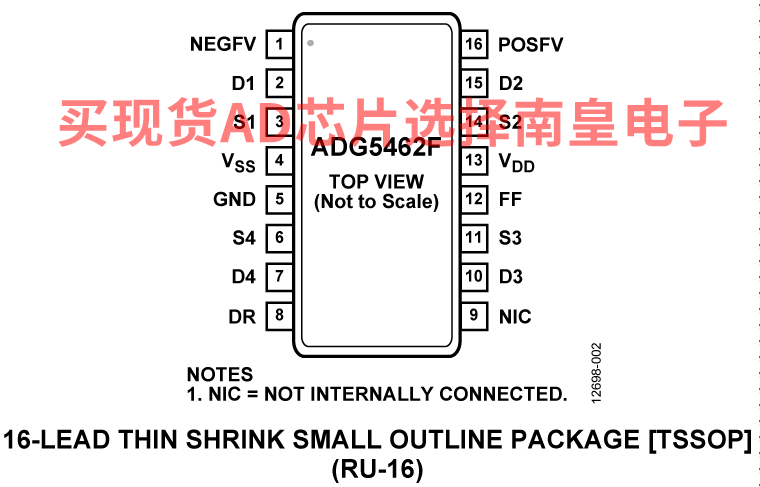

ADG5462FBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

ADG5462FBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.25（1000+个）

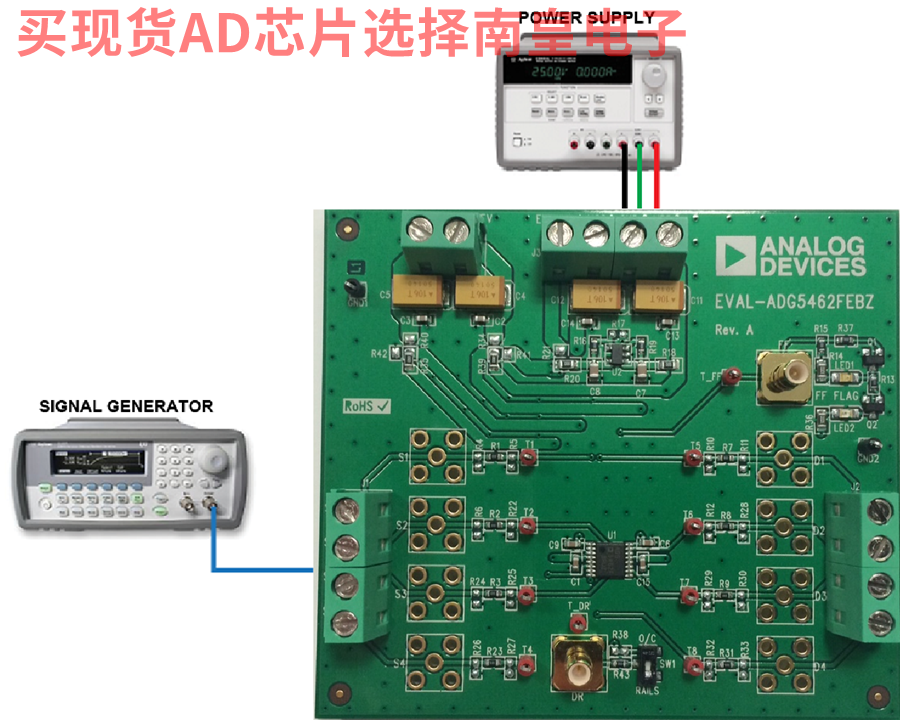

EVAL-ADG5462FEBZ：ADG5462F 评估板

AD8114是一款高速16 × 16视频交叉点开关矩阵， 其−3 dB信号带宽大于200 MHz，通道切换的1%建立时间少于50 ns。 AD8114含有16个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，从而防止关断通道向输出总线提供负载。AD8114的增益为+1，采用±5 V电源供电，空闲功耗仅70 mA。 通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，而无需对整个阵列重新编程。

AD8114采用100引脚LQFP封装，支持−40°C至+85°C扩展工业温度范围。 这些模拟交叉点开关可用于路由高速信号，包括视频（NTSC、PAL、S视频、SECAM、YUV、RGB）、压缩视频、三级数字视频、数据通信和电信。

AD8112、AD8113、AD8114/AD8115和ADV3205彼此引脚兼容，采用相同的100引脚LQFP封装，可在单个板上进行评估。
