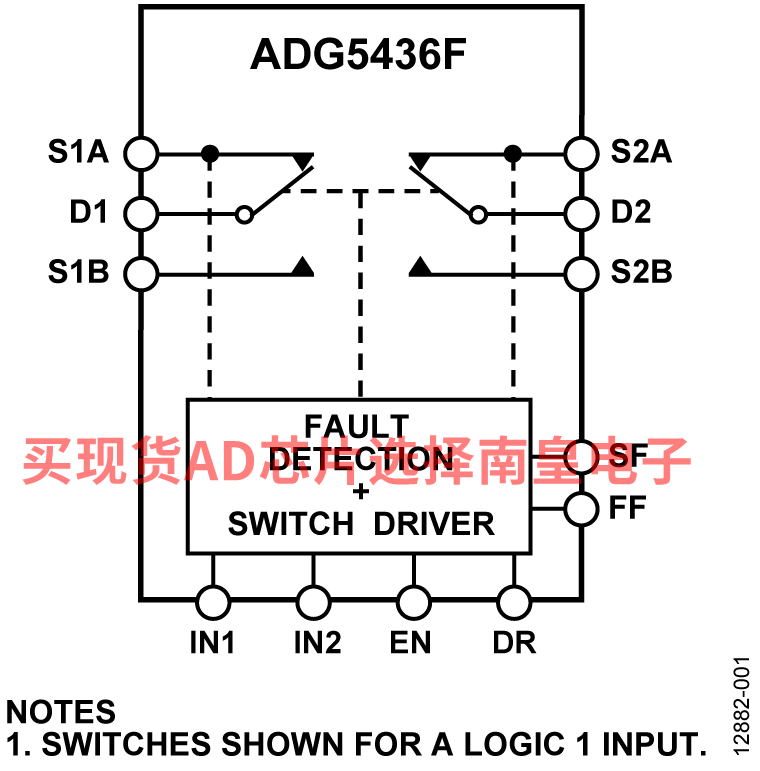

ADG5436F是一款模拟多路复用器，内置两个独立可选的单刀双掷(SPDT)开关。 EN输入用来禁用开关。 两个开关均为先开后合式，适合多路复用器应用。

当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

没有电源时，开关保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sxx引脚上的模拟输入信号电平超过VDD或 VSS，并且超出幅度达到阈值电压VT，则该通道关断，且该Sxx引脚变为高阻抗。 如果通道打开，则漏极引脚根据漏极响应(DR)输入引脚作出反应。 如果DR引脚悬空或拉高，则漏极保持高阻抗悬空状态。 如果拉低DR引脚，则漏极拉至超过电轨电平。 无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。 ADG5436F具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和增益开关应用，该器件堪称理想解决方案。

注意在整篇数据手册中，双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和说明参见“引脚配置和功能描述”部分。

产品特色

源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。

在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。

过压检测提供数字输出，指示开关的工作状态。

沟道隔离可防止闩锁。

针对低导通电阻和导通电阻平坦度而优化。

ADG5436F可以采用±5 V（最高±22 V）的双电源或8 V（最高44 V）的单电源供电。

应用

• 模拟输入/输出模块
• 过程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子
• 自动测试设备
• 通信系统
• 继电器替代方案

• 过压保护可达−55 V和+55 V
• 关断保护可达−55 V和+55 V
• 源极引脚有过压保护
• 中断标志指示故障状态
• 低导通电阻： 10 Ω（典型值）
  导通电阻平坦度：0.5 Ω（最大值）
• 人体模型(HBM) ESD额定值：6 kV

• 大部分条件下都具有防闩锁特性
• 无数字输入时处于已知状态
• 模拟信号范围：VSS 至 VDD
• ±5 V至±22 V双电源供电
• 8 V至44 V单电源供电
• 额定电源电压范围：±15 V、±20 V、+12 V和+36 V

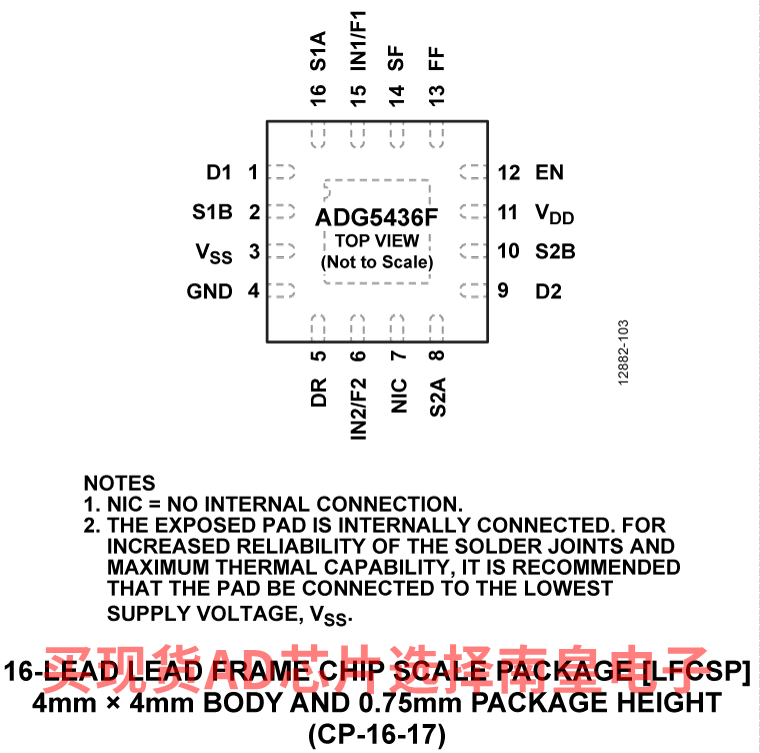

ADG5436FBCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：40 to 125C，AD官网报价：4.25（1000+个）

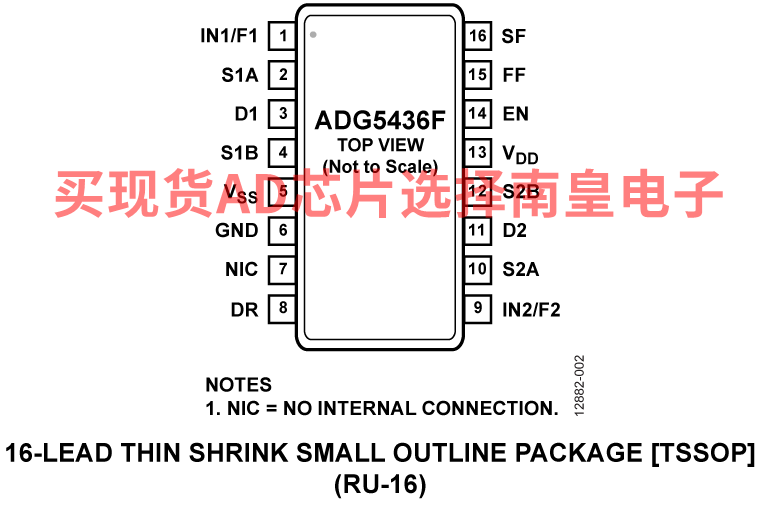

ADG5436FBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

ADG5436FBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.25（1000+个）

EVAL-ADG5436F：ADG5436F评估板

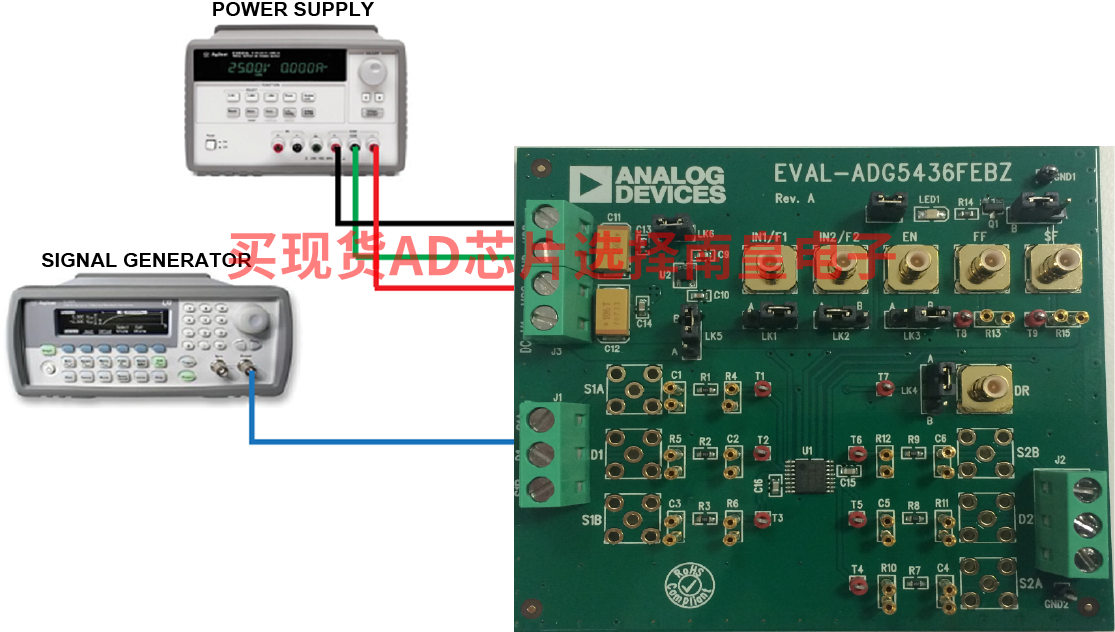

EVAL-ADG5436FEBZ是ADG5436F评估板，内置两个独立控制的单刀双掷(SPDT)开关。 ADG5436F源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。

ADG5436F焊接到评估板中心，螺丝端子用于连接各源极和漏极引脚。 三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电压（如需要）。 此外，低压差(LDO)调节器可提供5 V数字电压控制并向LED供电，LED用于直观指示开关故障状态。

该产品数据手册提供ADG5436F的完整规格，使用评估板时应同时参考用户指南与数据手册。
