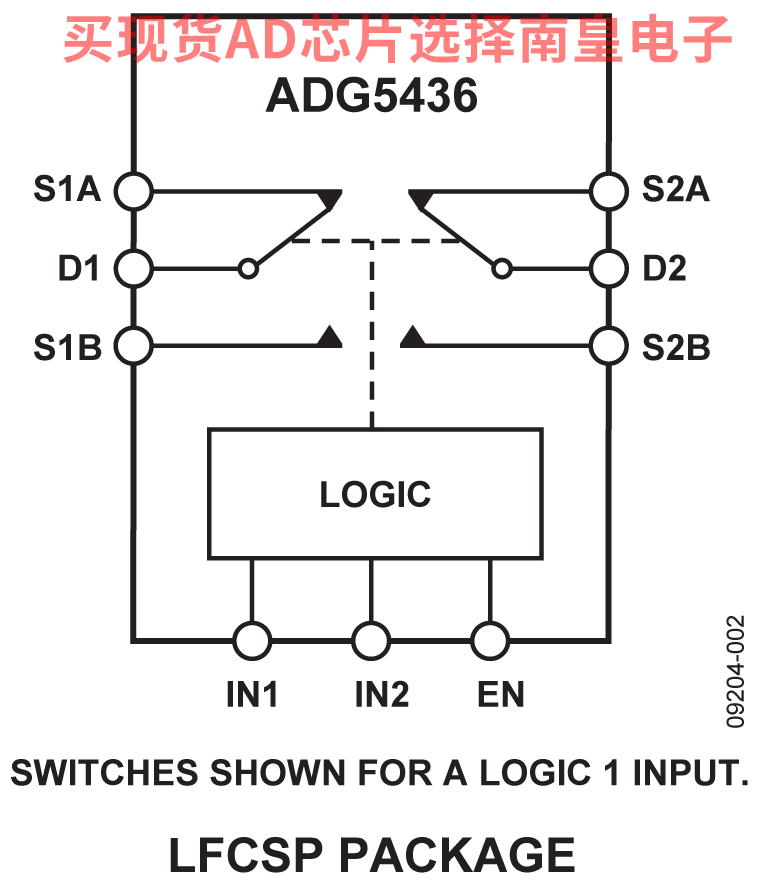

ADG5436是一款单芯片CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。LFCSP封装产品提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。两个开关均为先开后合式，适合多路复用器应用。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

产品聚焦

• 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
• 低导通电阻 RON。
• 双电源供电。对于双极性模拟信号应用，ADG5436可以采用最高±22 V的双电源供电。
• 单电源供电。对于单极性模拟信号应用，ADG5436可以采用最高40V的单轨电源供电。
• 3 V 逻辑兼容数字输入： VINH = 2.0 V, VINL = 0.8 V.
• 无需 VL 逻辑电源。

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

• 无闩锁现象
• 8 kV (HBM) ESD 额定值
• 低导通电阻：小于10 Ω
• 双电源供电：±9 V至±22 V

• 单电源供电：9 V至40 V
• 最大额定电源电压：48 V
• 额定电压范围：±15V、±20V、+12V、+36V
• 模拟信号范围：VSS 至 VDD

ADG5436BCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.49（1000+个）

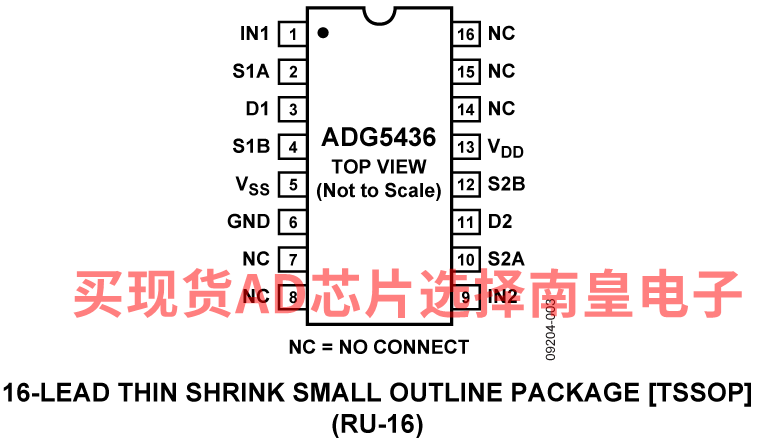

ADG5436BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.04（100-499个）；2.49（1000+个）

ADG5436BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.04（100-499个）；2.49（1000+个）

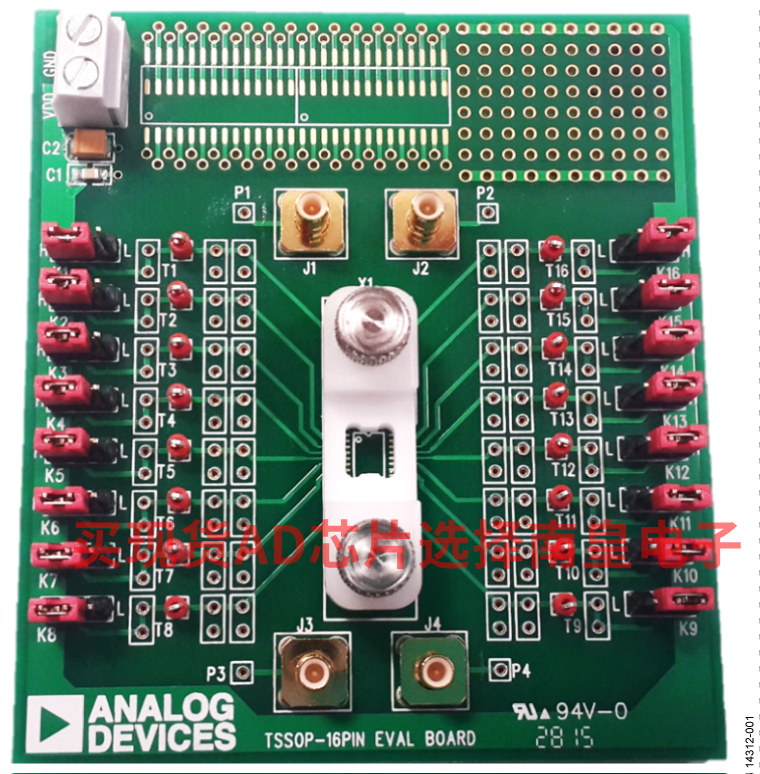

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
