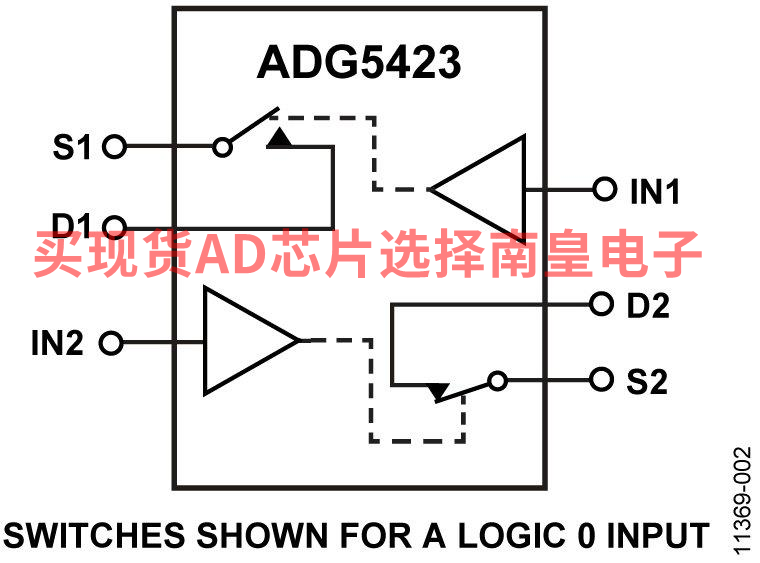

ADG5423是一款单芯片工业用CMOS模拟开关，内置两个独立的防闩锁单刀单掷(SPST)开关。 接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在断开条件下，达到电源电压的信号电平被阻止。 在逻辑1输入情况下，ADG5423会接通一个开关，并断开另一个开关。 ADG5423为先开后合式开关，适合多路复用器应用。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换的应用堪称理想解决方案。 防闩锁结构以及高ESD额定值使这些开关在恶劣环境下具有更佳的稳定性。

产品特色

沟道隔离可防止闩锁。
电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

低导通电阻RON。

双电源供电。 对于双极性模拟信号应用，ADG5423可以采用高达±22 V的双电源供电。

单电源供电。 对于单极性模拟信号应用，ADG5423可以采用高达40 V的单轨电源供电。

3 V逻辑兼容数字输入： VINH = 2.0 V，VINL = 0.8 V。

无需VL逻辑电源。

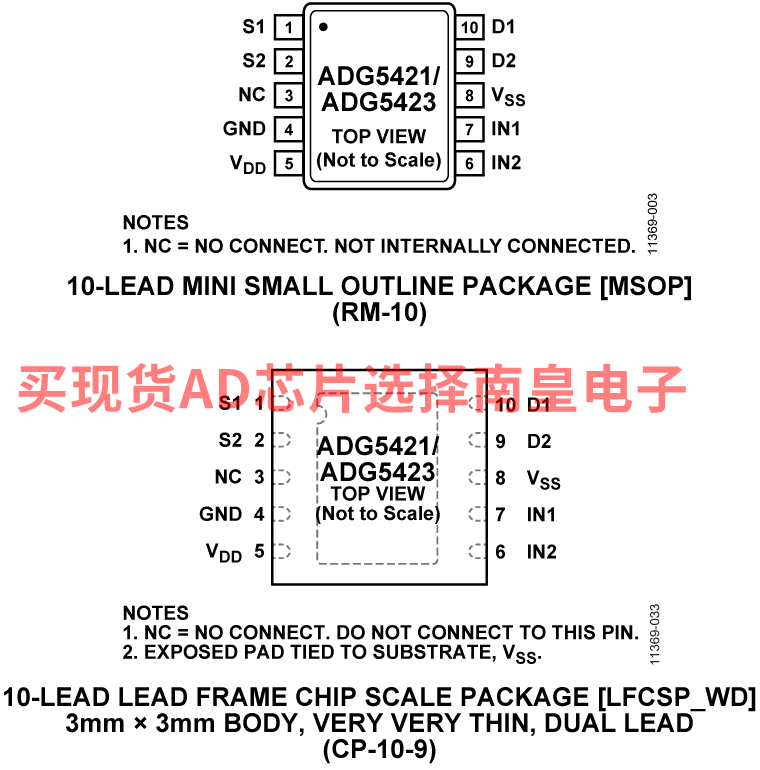

提供10引脚MSOP封装。

产品特色

• 高压信号路由
• 自动测试设备
• 模拟前端电路
• 精密数据采集系统
• 工业仪器仪表
• 放大器增益选择
• 继电器替代方案

• 所有条件下都具有防闩锁特性
• 人体模型（HBM）ESD额定值： 8 kV
• 低导通电阻：13.5 ?
• ±9 V至±22 V双电源供电

• 9 V至40 V单电源供电
• 最大额定电源电压：48 V
• 额定电源电压范围：±15 V、±20 V、+12 V和+36 V
• 模拟信号范围：VSS至VDD

ADG5423BCPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.04（1000+个）

ADG5423BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.49（100-499个）；2.04（1000+个）

ADG5423BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.49（100-499个）；2.04（1000+个）

EVAL-10MSOP：开关和多路复用器产品系列中用于10引脚MSOP器件的评估板

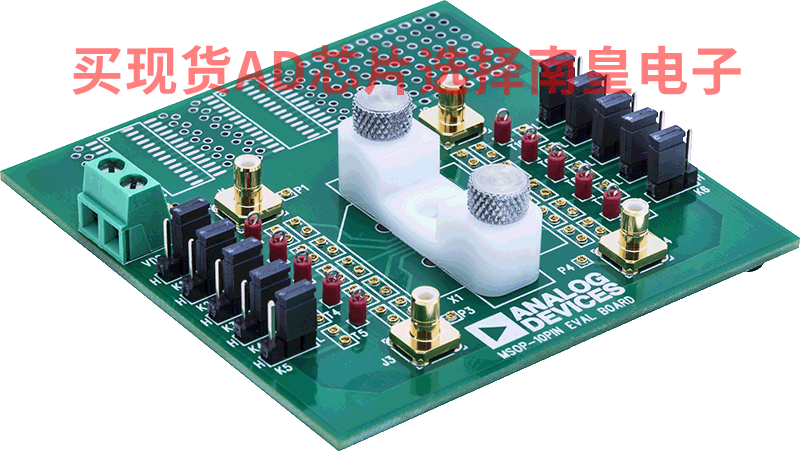

EVAL-10MSOPEBZ评估板用于评估开关和多路复用器产品系列中的10引脚MSOP器件，这些产品可单独购买。EVAL-10MSOPEBZ采用箝位将10引脚MSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

10引脚MSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K10），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
