ADG5421F 是一款双路、单刀单掷 (SPST) 低导通电阻开关，在源极引脚上具有过压保护、掉电保护和过压检测等功能。

当没有电源时，开关保持关闭状态，开关输入为高阻抗。上电时，如果任何一个 Sx 引脚上的模拟输入信号电平超过 VDD 或 VSS的阈值电压 VT，两个开关就一起关断，漏极开路故障标志 (FF) 引脚拉至逻辑低电平。在通电和断电条件下，相对接地电压高达 +60 V 或 ?60 V 的输入信号电平都将被屏蔽。

开关通过逻辑 1 输入进行接通，在两个方向上的导电性能相同。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。

应用

• 模拟输入和输出模块
• 远程控制和分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子设备
• 自动测试设备
• 通信系统
• 继电器替代方案

• S1 和 S2 引脚上的过压保护电压高达 ±60 V
• S1 和 S2 引脚上的掉电保护电压高达 ±60 V
• 无需数字输入即可获知状态
• 11 Ω 低导通电阻（典型值）
• 超平、导通电阻

• 在任何情况下都能抑制闩锁效应
• 3.5 kV 人体模型 (HBM) ESD 额定值
• VSS 至 VDD ?2 V 信号范围
• 全定工作电压为 ±15 V、 ±20 V、+12 V 和 +36 V
• ±5 V 到 ±22 V 双电源供电
• 8 V 到 44 V 单电源供电
• 10 引脚 3 mm × 2 mm LFCSP

ADG5421FBCPZ-RL7，封装：10-Lead LFCSP (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.53（1000+个）

EVAL-ADG5421F：评估 ADG5421F 故障保护和检测，12Ω RON，SPST开关

EVAL-ADG5421FEBZ 是 ADG5421F 的评估板，具有两个 SPST 开关通道。ADG5421F 的电源引脚具有过压故障检测和保护电路，并在上电和未上电状态下，对高达 ?60 V 和 +60 V 的信号提供保护。

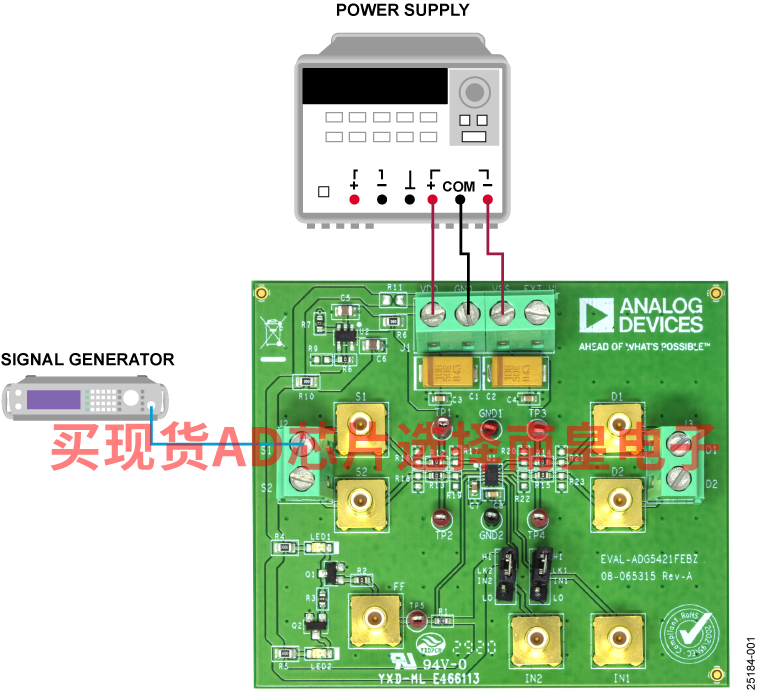

用户指南中的图 1 显示了 EVAL-ADG5421FEBZ 的典型评估设置。ADG5421F 焊接到评估板中央位置，具有双线螺丝接线端子，以连接到每个源极和漏极引脚。三个螺丝端子用于为设备供电，第四个端子用于提供用户定义的数字电压，来为 LED 供电，LED 是开关故障状态的可视指示。

有关 ADG5421F, 的完整详细信息，请参阅 ADG5421F 数据手册，在使用该评估板时，必须同时参阅本用户指南。
