ADG5413F的基本参数
  • 制造厂商:AD
  • 产品类别:单电源模拟开关和多路复用器
  • 技术类目:双电源模拟开关和多路复用器
  • 功能描述:故障保护和检测、10 ? RON、四通道单刀单掷开关,两个常开、两个常闭
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADG5413F的产品详情:

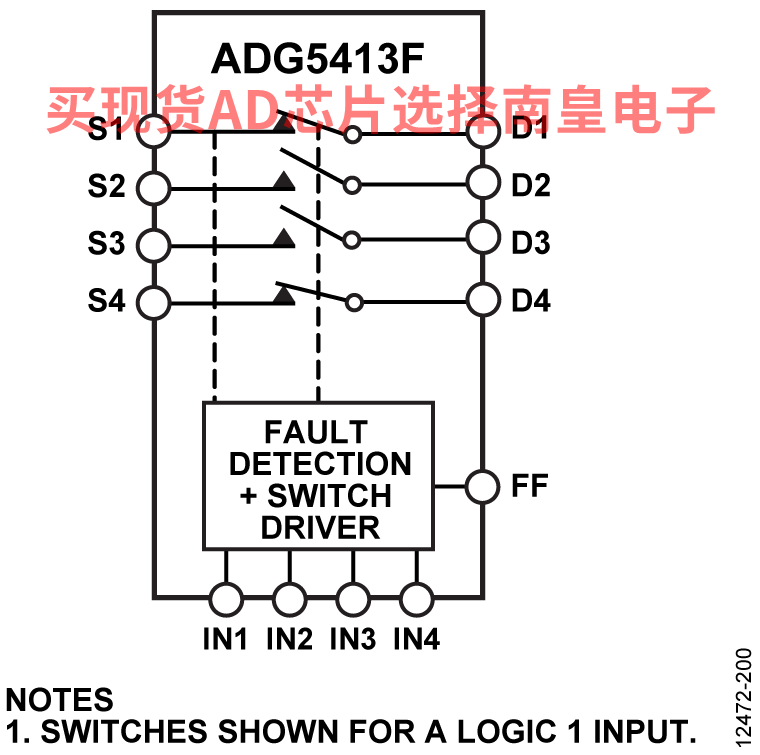

ADG5412F和ADG5413F均内置四个独立控制的单刀单掷(SPST)开关。 ADG5412F具有四个通过逻辑1输入打开的开关。 ADG5413F具有两个通过逻辑1输入打开的开关和两个通过逻辑1输入关闭的开关。 当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。 在整个工作电压范围内,数字输入与3 V逻辑输入兼容。

没有电源时,开关保持关断状态,开关输入处于高阻态。 在正常工作条件下,如果任何一个Sx引脚上的模拟输入信号电平超过VDD或VSS达阈值电压VT,则开关会关断。 在通电和无电状态下,对地高达+55 V或−55 V的输入信号电平会被屏蔽。

结合极宽信号范围内的导通电阻平坦度,这些开关的低导通电阻将成为数据采集和增益切换应用的理想解决方案,在这些应用中出色的线性度和低失真性能至关重要。

产品特色

  • 保护源极引脚免受高于供电轨的电压影响,高达−55 V和+55 V。
  • 在无电状态下,保护源极引脚免受−55 V至+55 V电压的影响。
  • 采用数字输出的过压检测指示开关的工作状态。
  • 沟道隔离可防止闩锁。
  • 针对低导通电阻和导通电阻平坦度进行了优化。
  • ADG5412F/ADG5413F可以采用±5 V(最高±22 V)的双电源或8 V(最高44 V)的单电源供电。
  • 应用

    • 模拟输入/输出模块
    • 过程控制/分布式控制系统
    • 数据采集
    • 仪器仪表
    • 航空电子
    • 自动测试设备
    • 通信系统
    • 继电器替代方案

    ADG5413F的优势和特点:
    • 高达−55 V和+55 V的过压保护
    • 高达 −55 V和+55 V的断电保护
    • 源极引脚过压检测
    • 低导通电阻: 10 ?
      导通电阻平坦度:0.5 ?
    • 人体模型(HBM) ESD额定值:5.5 kV
    • 任何条件下都具有防闩锁特性
    • 已知状态无数字显示
    • 模拟信号范围:VSS 至 VDD
      ±5 V至±22 V双电源供电
      8 V至44 V单电源供电
      额定电源电压:±15 V、±20 V、+12 V和+36 V

    ADG5413F具体的完整产品型号参数及价格(美元):

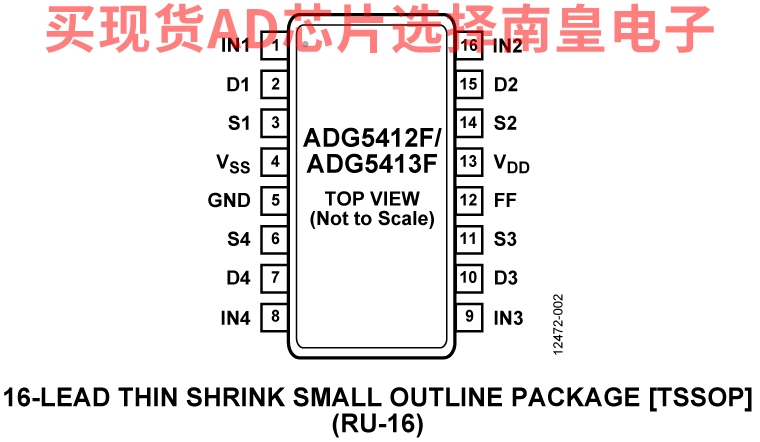

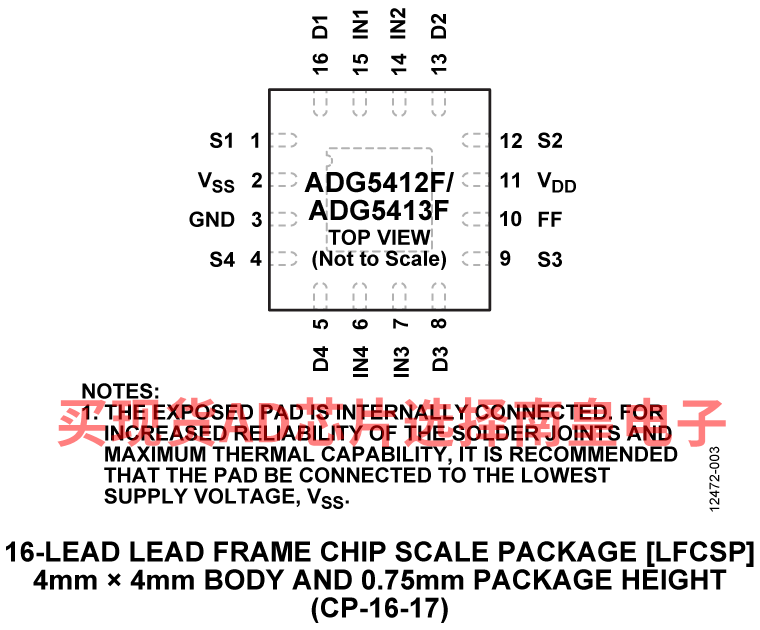

    ADG5413FBCPZ-RL7,封装:16-Lead LFCSP (4mm x 4mm),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:4.36(1000+个)

    ADG5413FBRUZ,封装:16-Lead TSSOP,包装形式及数量:管装,96,工作温度:-40 to 125C,AD官网报价:5.31(100-499个);4.36(1000+个)

    ADG5413FBRUZ-RL7,封装:16-Lead TSSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:5.31(100-499个);4.36(1000+个)

    轻松满足您的AD芯片采购需求
    ADG5413F的评估套件:

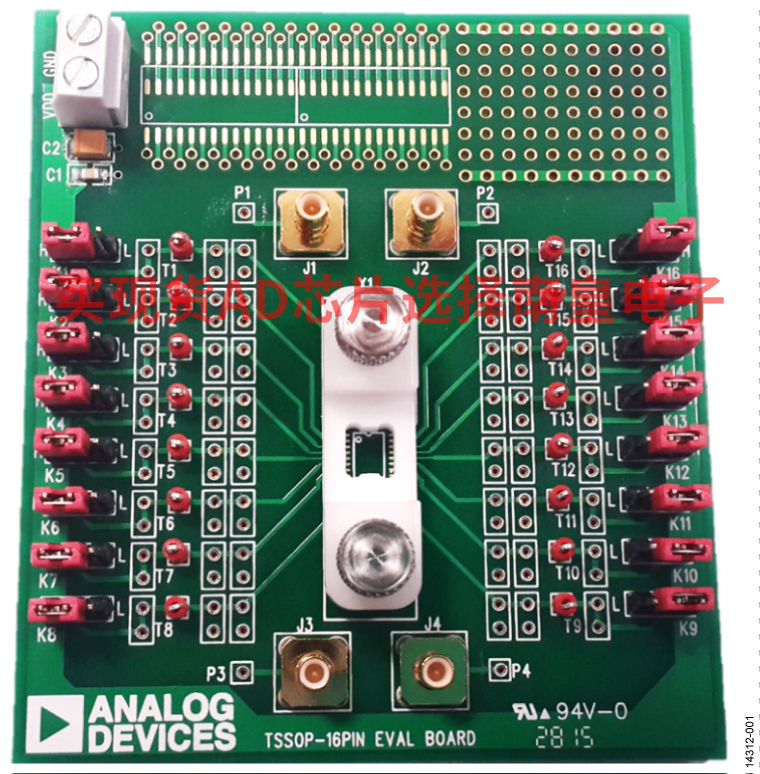

    EVAL-16TSSOP:开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

    EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件,这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。

    16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K16),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。

    相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考该用户指南与数据手册。
