ADG5412F和ADG5413F均内置四个独立控制的单刀单掷(SPST)开关。 ADG5412F具有四个通过逻辑1输入打开的开关。 ADG5413F具有两个通过逻辑1输入打开的开关和两个通过逻辑1输入关闭的开关。 当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

没有电源时，开关保持关断状态，开关输入处于高阻态。 在正常工作条件下，如果任何一个Sx引脚上的模拟输入信号电平超过VDD或VSS达阈值电压VT，则开关会关断。 在通电和无电状态下，对地高达+55 V或−55 V的输入信号电平会被屏蔽。

结合极宽信号范围内的导通电阻平坦度，这些开关的低导通电阻将成为数据采集和增益切换应用的理想解决方案，在这些应用中出色的线性度和低失真性能至关重要。

产品特色

应用

• 模拟输入/输出模块
• 过程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子
• 自动测试设备
• 通信系统
• 继电器替代方案

• 过压保护最高可达
  −55 V and + 55 V
• 关断保护可达−55 V和+55 V
• 源极引脚有过压保护
• 低导通电阻： 10 ?
  导通电阻平坦度：0.5 ?
• 人体模型(HBM)ESD额定值：5.5 kV
• 所有条件下都具有防闩锁特性
• 无数字显示的已知状态
• 模拟电压范围VSS 至 VDD
  ±5 V至±22 V双电源供电
  8 V至44 V单电源供电
  额定电源电压：±15 V、±20 V、+12 V和+36 V

• 下载ADG5412F-EP 数据手册(pdf)
• 军用温度范围（−55°C至+125°C）
• 受控制造基线
• 封装/测试厂
• 制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/16608 DSCC图纸号

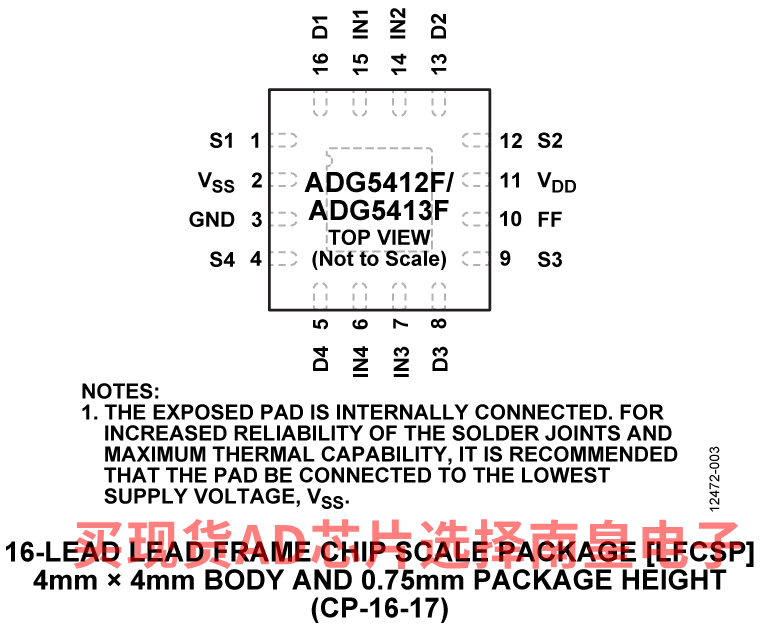

ADG5412FBCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.36（1000+个）

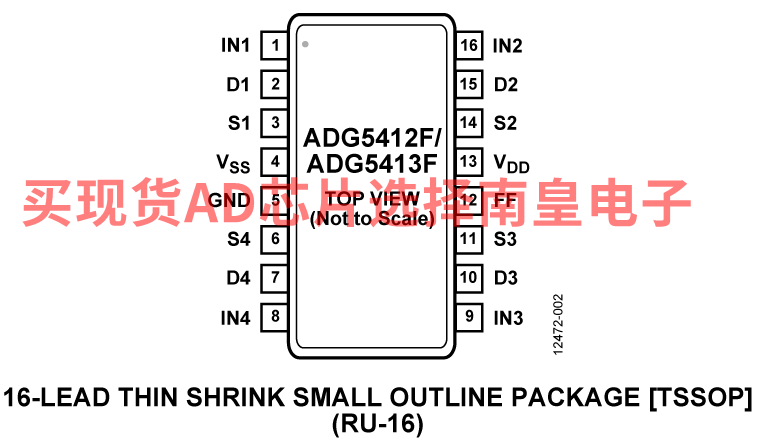

ADG5412FBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.31（100-499个）；4.36（1000+个）

ADG5412FBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.31（100-499个）；4.36（1000+个）

ADG5412FTRUZ-EP，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-55 to 125C，AD官网报价：13.29（100-499个）；10.89（1000+个）

ADG5412FTRUZ-EP-R7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：13.29（100-499个）；10.89（1000+个）

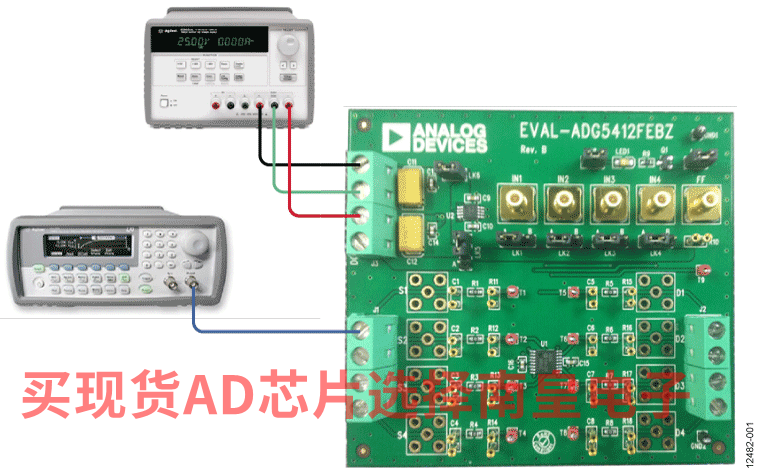

EVAL-ADG5412F：ADG5412F 评估板

EVAL-ADG5412FEBZ是ADG5412F评估板，内置四个独立控制的单刀/单掷(SPST)开关。ADG5412F的源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过?55 V和+55 V。

ADG5412F焊接在评估板中央，采用四个接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电压（如需要）。此外，低压差(LDO)调节器可提供5 V数字电压控制并向LED供电，LED用于直观指示开关故障状态。

该产品数据手册提供ADG5412F的完整规格，使用评估板时应同时参考用户指南(UG-731)与数据手册。

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
