ADG5412/ADG5413内置四个独立的单刀单掷(SPST)开关。ADG5412开关的接通条件是相关控制输入为逻辑1。ADG5413有两个开关的数字控制逻辑与ADG5412相似，其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

ADG5412和ADG5413没有VL引脚。在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。同时高开关速度使这些器件适合视频信号切换应用。ADG5413为先开后合式开关，适合多路复用器应用。

产品聚焦

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

• 防闩锁
• 人体模型(HBM) ESD额定值：8 kV
• 低导通电阻<10 Ω
• ±9 V至±22 V双电源供电
• 9 V至40 V单电源供电
• 最大额定电源电压：48 V
• 额定电源电压范围：±15 V、±20 V、+12 V和+36 V
• 模拟信号范围：VSS 至 VDD
• 通过汽车应用认证

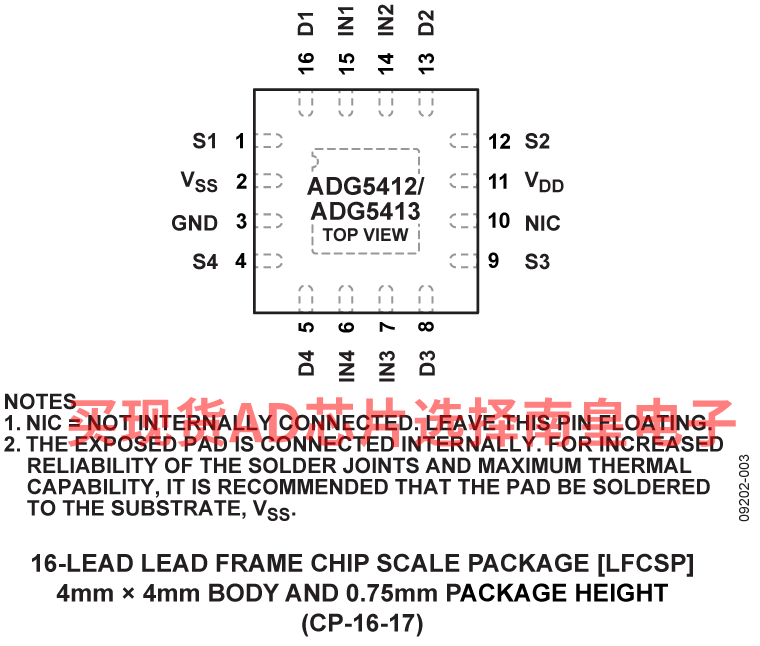

ADG5412BCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.4（1000+个）

ADG5412BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.93（100-499个）；2.4（1000+个）

ADG5412BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.93（100-499个）；2.4（1000+个）

ADG5412WBCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.93（1000+个）

ADG5412WBRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.93（1000+个）

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
