ADG5404F是一款模拟多路复用器，由4个通道组成，具有输入故障保护功能。 ADG5404F根据2位二进制地址线（A0和A1）所确定的地址，将4路输入之一切换至公共漏极D。 使能数字输入EN可用来禁用所有开关。 当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

没有电源时，开关保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过VDD或VSS，并且超出幅度达到阈值电压VT，则相应的通道关断，并且该Sx引脚变为高阻态。 如果该通道接通，漏极引脚将根据漏极响应(DR)输入引脚作出反应。 如果DR引脚浮空或被拉高，漏极将保持高阻态并浮空。 如果DR引脚被拉低，则漏极拉至超过电轨电平。 无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。

ADG5404F具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和增益开关应用，该器件堪称理想解决方案。

注意在整篇数据手册中，双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和功能说明参见“引脚配置和功能描述”部分。

产品特色

源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。

在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。

过压检测提供数字输出，指示开关的工作状态。

沟道隔离可防止闩锁。

针对低导通电阻和导通电阻平坦度而优化。

ADG5404F可采用±5 V至±22 V的双电源或8 V至44 V的单电源供电。

应用

• 模拟输入/输出模块
• 过程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子
• 自动测试设备
• 通信系统
• 继电器替代方案

• 过压保护可达−55 V和+55 V
• 关断保护可达−55 V和+55 V
• 源极引脚有过压保护
• 中断标志指示故障状态
• 低导通电阻：10 Ω（典型值）
• 导通电阻平坦度：0.5 Ω（最大值）
• 人体模型(HBM) ESD额定值：4 kV

• 所有条件下都具有防闩锁特性
• 无数字输入时处于已知状态
• 模拟信号电压范围 VSS至 VDD
• ±5 V至±22 V双电源供电
• 8 V至44 V单电源供电
• 额定电源电压：±15 V、±20 V、12 V和36 V

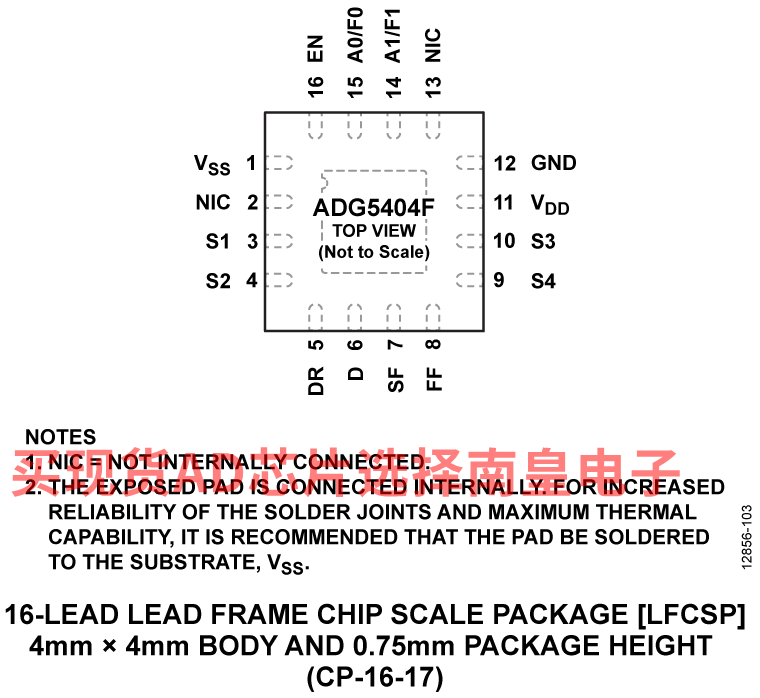

ADG5404FBCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.25（1000+个）

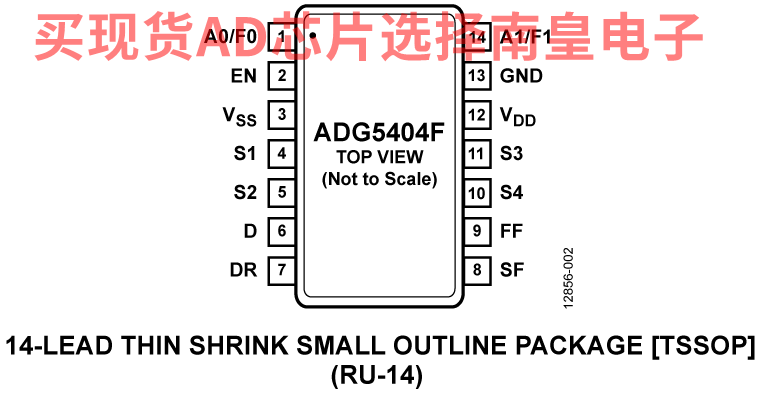

ADG5404FBRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

ADG5404FBRUZ-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

EVAL-ADG5404F：ADG5404F评估板

ADG5404F是一款4通道多路复用器。 ADG5404F源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。

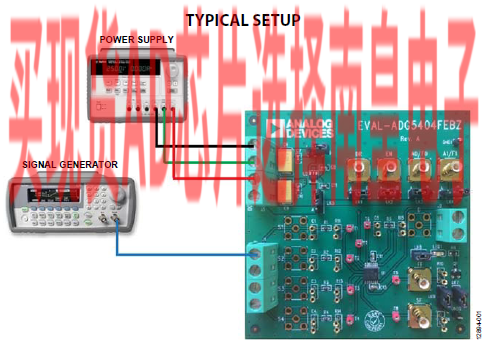

ADG5404F焊接到评估板中心，焊线螺丝端子用于连接各源极和漏极引脚。 三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电压（如需要）。 此外，LDO调节器可提供5 V数字电压控制并向LED供电，LED用于直观指示开关故障状态。
