ADG5404是一款互补金属氧化物半导体(CMOS)模拟多路复用器，内置4个单通道。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

ADG5404采用沟道工艺，可有效防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

ADG5404根据3位二进制地址线A0、A1和EN所确定的地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

产品聚焦

• 无闩锁现象
• 8 kV HBM ESD额定值
• 低导通电阻：<10 Ω
• 双电源供电：±9 V至±22 V
• 单电源供电：9 V至40 V
• 最大额定电源电压：48 V
• 额定电压范围：±15V、±20V、+12V、+36V
• 模拟信号范围：VSS至VDD

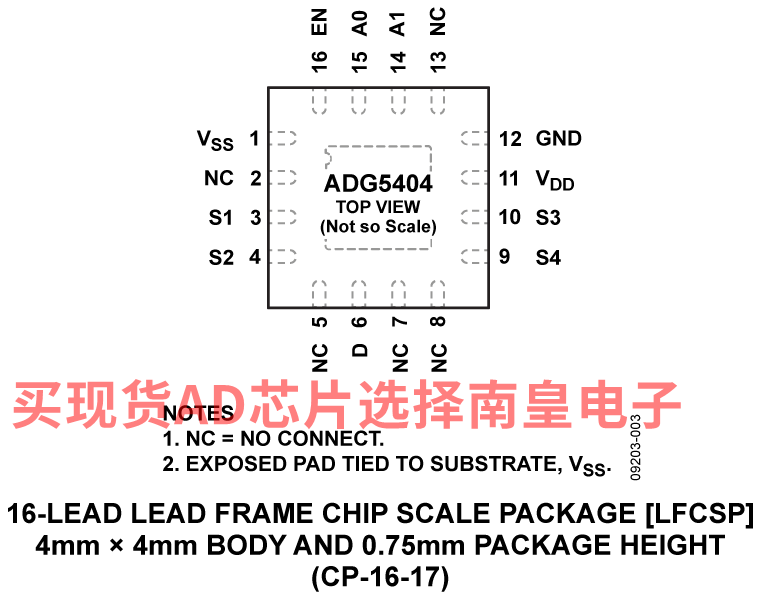

ADG5404BCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.49（1000+个）

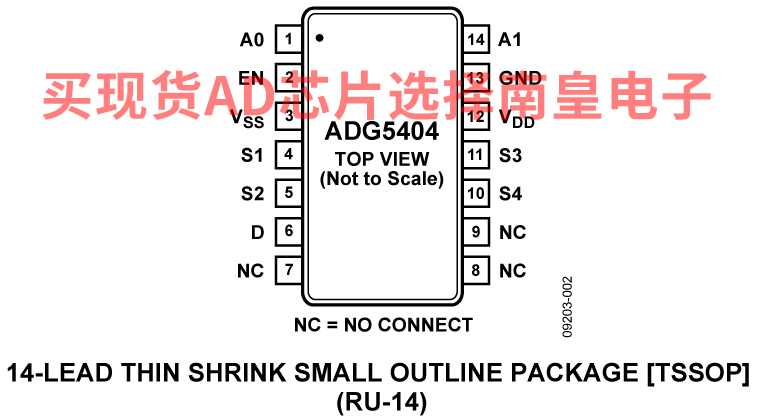

ADG5404BRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.04（100-499个）；2.49（1000+个）

ADG5404BRUZ-REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.04（100-499个）；2.49（1000+个）

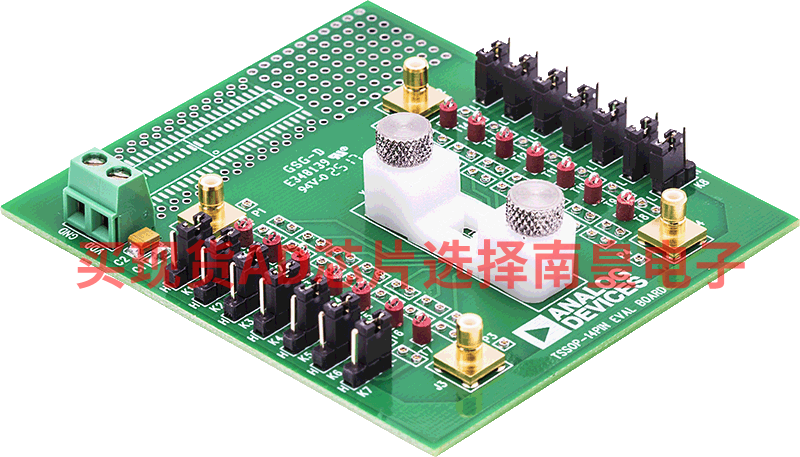

EVAL-14TSSOPEBZ：EVAL-14TSSOPEBZ评估板

EVAL-14TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的14引脚TSSOP器件，这些产品必须与该评估板分开购买。EVAL-14TSSOPEBZ采用箝位将14引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

14引脚TSSOP器件可箝位或焊接到评估板的中心。该评估板评估的每个器件引脚还具有相应的链路（K1至K14），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

有关完整详情，请参见相应的产品数据手册，使用该评估板时必须同时使用该用户指南与数据手册。
