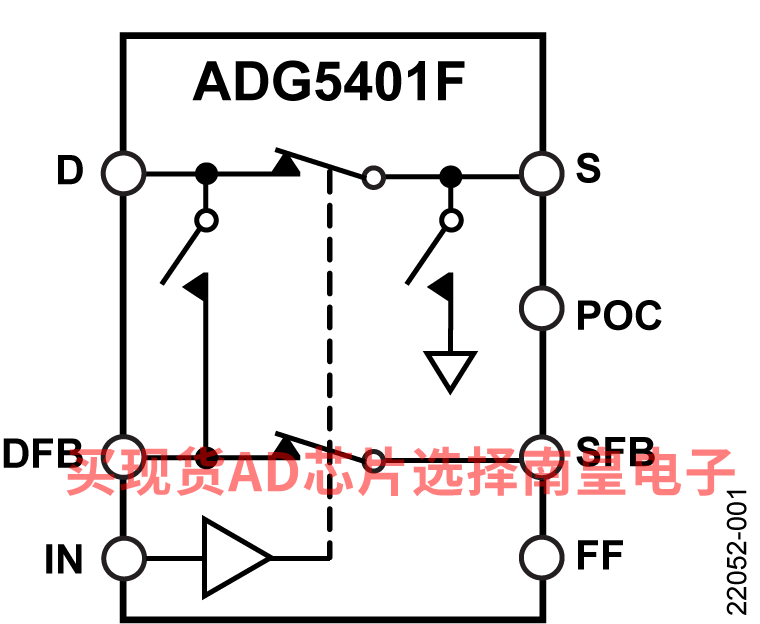

ADG5401F 主通道开关是 SPST，低导通电阻开关，在源引脚（S 和 SFB）上具有过压保护，掉电保护和过哎呀检测功能。ADG5401F 还具有受保护的次级反馈通道，可用于数模转换器 (DAC) 或放大器输出。

当没有电源时，开关保持关闭状态，开关输入为高阻抗。

上电时，如果 S 引脚上的模拟输入信号电平超过 VDD 或 VSS 的值达到阈值电压 (VT) 则该开关将关闭，漏极开路 FF 引脚下降到逻辑低电平，并接通 D 和 DFB 之间的通路，以防止放大器输出端出现开环问题。在通电和断电条件下，相对接地电压高达 +60 V 或 ?60 V 的输入信号电平都将被屏蔽。可选择的 POC 引脚功能允许受保护的开关端子 S 被连接至 GND 以最小化输出端上的毛刺。该开关通过逻辑 1 输入进行接通，并在两个方向上的导电性能相同。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。

产品聚焦

• 源极引脚具有高于电源轨的电压保护，在有电和无电状态下均可高达 ?60 V 和 +60 V。
• 使用数字输出进行的过压检测会指示开关的工作状态。
• 沟槽隔离功能可防止发生闩锁效应。
• ADG5401F 可在 ±5 V 至 ±22 V 下的双电源供电情况下工作，或者在 +8 V 至 +44 V 下的单电源供电情况下工作。
• 仅限于负沟道金属氧化物半导体 (NMOS) 的架构需要向 VDD 提供 2 V 的裕量，并提供低 RON 和超平坦 RON 在 VSS 至 VDD ? 5 V 的信号范围内。

应用

• DAC 输出保护
• 放大器输出保护
• 模拟输出模块
• 远程控制/分布式控制系统
• 数据采集
• 仪器仪表

• 3x2 mm LFCSP 模拟 I/O 保护和检测解决方案
  • S SFB 引脚上的过压保护电压高达 ±60 V
  • S SFB 引脚上的掉电保护电压高达 ±60 V
  • 集成 0.6 kΩ 次级反馈通道
• 在所有条件下都具有已知的输出
  • 用户启用的电源开启条件将源极拉至 0 V
  • 无需数字输入即可获知状态
• 闩锁免疫

• 用于测量通道和反馈通道的优化电阻
• 信号通道上的典型低导通电阻为 6 ?
• 超扁平信号通道上的导通电阻
• 3 mm × 2 mm LFCS
• VSS 至 VDD ?2 V 信号范围
  • 全定工作电压为 ±15 V、 ±20 V、+12 V 和 +36 V
  • ±5 V 到 ±22 V 双电源供电
  • 8 V 到 44 V 单电源供电

ADG5401FBCPZ-RL7，封装：10-Lead LFCSP (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.7（1000+个）

EVAL-ADG5401F：评估具有0.6 k?反馈通道的ADG5401F故障保护、6 ?导通电阻单刀单掷开关

适用于ADG5401F的EVAL-ADG5401FEBZ评估板具有一个SPST开关通道和一个反馈开关通道。ADG5401F SPST开关在J2端口上的源极引脚（S和SFB）上提供过压检测和保护电路，以免在供电和非供电状态下受高达±60 V的信号影响。

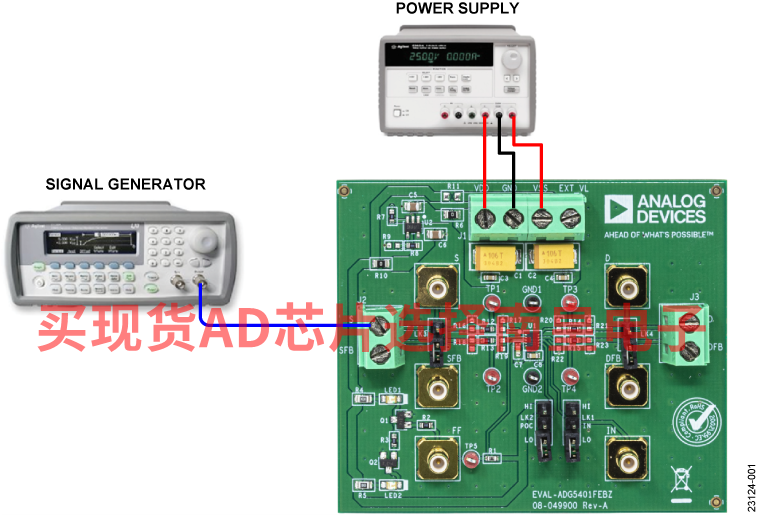

图1显示了典型评估设置下的EVAL-ADG5401FEBZ。ADG5401F被焊接至EVALADG5401FEBZ的中心位置，且采用两个导线螺栓型端子（J2和J3）分别连接至器件源极引脚（S和SFB）和漏极引脚（D和DFB）。J1螺栓型端子通过三个EVAL-ADG5401FEBZ电源引脚（VDD、GND和VSS）为器件供电，通过第四个引脚(EXT_VL)为用户提供指定的1.8 V至5 V数字电压（如需要）。此外，低压差(LDO)调节器(ADP7142)可提供5 V数字逻辑控制，并向发光二极管(LED) LED1和LED2供电，LED安装用于直观指示开关故障状态。

有关ADG5401F的完整规格，请参阅ADG5401F数据手册，在使用EVAL-ADG5401FEBZ时，必须同时参阅该数据手册和本用户指南。
