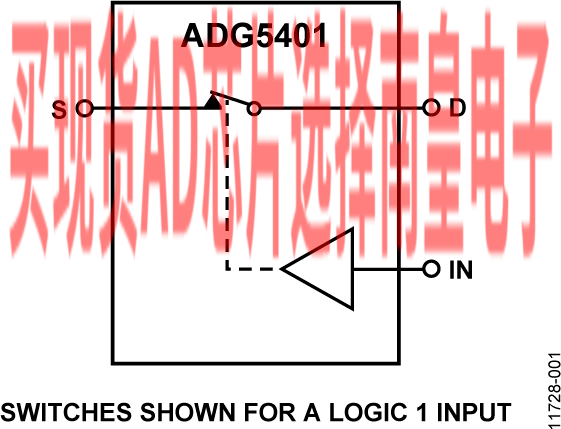

ADG5401是一款单芯片工业用CMOS模拟开关，内置防闩锁单刀单掷(SPST)开关。当接通时，开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换的应用堪称理想解决方案。防闩锁结构以及高ESD额定值使这些开关在恶劣环境下具有更佳的稳定性。

产品特色

沟道隔离可防止闩锁。
电介质沟道将P沟道与N沟道晶体管分开，
保证即使在严重过压状况下，也不会发生闩锁现象。

低导通电阻RON。

双电源供电。对于双极性模拟信号应用，
ADG5401可以采用高达±22 V的双电源供电。

单电源供电。对于单极性模拟信号应用，ADG5401可以采用高达40 V的单轨电源供电。

3 V逻辑兼容数字输入： VINH = 2.0 V，VINL = 0.8 V。

无需VL逻辑电源。

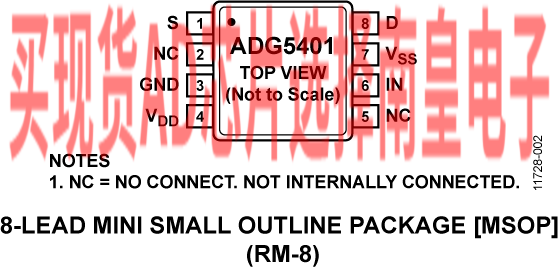

提供8引脚MSOP封装。

应用

• 高压信号路由
• 自动测试设备
• 模拟前端电路
• 精密数据采集系统
• 放大器增益选择
• 工业仪器仪表
• 继电器替代方案

• 所有条件下都具有防闩锁特性
• 人体模型（HBM）ESD额定值： 8 kV
• 低导通电阻：6.5 ?
• ±9 V至±22 V双电源供电

• 9 V至40 V单电源供电
• 最大额定电源电压：48 V
• 额定电源电压范围：±15 V、±20 V、+12 V和+36 V
• 模拟信号范围：VSS至VDD

ADG5401BCPZ-RL7，封装：8-Lead LFCSP (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.76（1000+个）

ADG5401BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.15（100-499个）；1.76（1000+个）

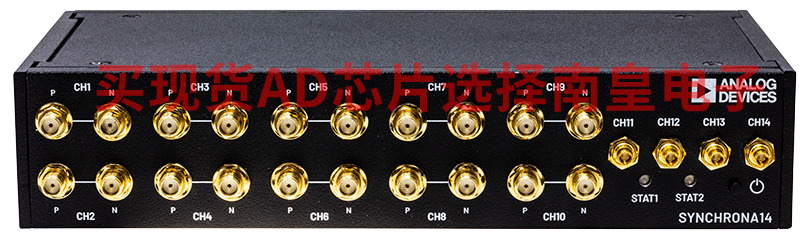

AD-SYNCHRONA14-EBZ：Multichannel System Clocking Device

The AD-SYNCHRONA14-EBZ is an ideal self-contained device to use in evaluation and prototyping of applications that need a highly accurate frequency and phase-controlled source clock. It is designed around the Analog Devices AD9545 and HMC7044 and greatly simplifies clock distribution and multi-channel synchronization in complex systems. It is intended to be used by trained professionals in a laboratory environment, and not intended as an end product for commercial use. It can be taken as a complete reference design and customised as required for any end customer applications. Full design details are made available free of charge.

The AD-SYNCHRONA14-EBZ comes in a 1U mechanical form factor. Using popular industry connector SMA and TwinAX interfaces most labs will already have the needed cables.

With its internal OCXO it can operate in standalone mode or be fed from a choice of external sources, such as 3 separate high speed differential clock inputs, a 10MHz reference and 1PPS. This flexibility combined with the capability to select either of the internal VCXO options of 100MHz or 122.88MHz, gives almost unlimited choice for the frequency of interest and accuracy needed for a wide variety of application areas.

APPLICATIONS

High accuracy reference clock distribution Systems clocked from a single source Clocks derived from 100MHz or 122.88MHz Phased Array Systems, RADAR, EW, SATCOMS, SDR Bench Equipment Remote controlled operation

---

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
