ADG5298的基本参数
  • 制造厂商:AD
  • 产品类别:单电源模拟开关和多路复用器
  • 技术类目:防闩锁、高ESD开关和多路复用器
  • 功能描述:高温(高达210°C)、高电压、防闩锁型、8通道多路复用器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADG5298的产品详情:

ADG5298是一款防闩锁、单芯片、互补金属氧化物半导体(CMOS)模拟多路复用器,工作温度最高可达210°C。根据3位二进制地址线A0、A1和A2所确定的地址,ADG5298将八路输入之一切换至公共输出。

其提供EN输入,用来使能或禁用器件。EN禁用时,所有通道均关断。这款开关具有超低电容和电荷注入特性,因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。

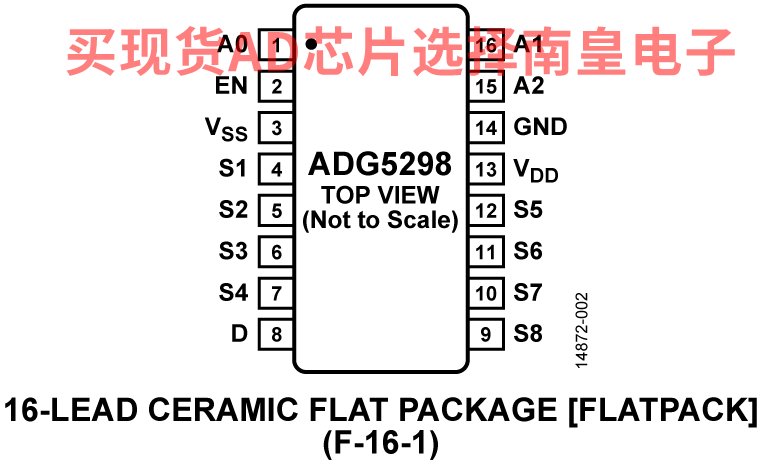

当接通时,开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,达到电源电压的信号电平被阻止。这种多路复用器采用16引脚陶瓷扁平封装(FLATPACK)和带有反向形成的翼形引脚的16引脚陶瓷扁平封装(FLATPACK_RF)。这两款封装均针对极端温度下的稳定性而设计,在最大额定温度下可工作1000小时。

ADG5298属于ADI公司不断扩展的高温认证产品系列,如需了解ADI所有的高温产品选型表及相关认证数据,请访问www.analog.com/hightemp。

产品特色

  • 沟槽隔离可防止闩锁并将寄生泄露降至低点。
    电介质沟道将P通道与N通道晶体管分开,保证即使在严重过压状况下,也不会发生闩锁现象。
  • 实现了JESD78D II类额定值。
    vADG5298器件的限流为±500 mA,在最大温度(210°C)下具有10 ms脉冲。
  • 0.2 pC电荷注入。
  • 双电源供电。
    对于双极性模拟信号应用,ADG5298可以采用高达±22 V的双电源供电。
  • 单电源供电。
    对于单极性模拟信号应用,ADG5298可以采用最高40 V的单电源供电。
  • 3 V逻辑兼容数字输入。
    VINH = 2.0 V,VINL = 0.8 V。
  • 无需VL逻辑电源。
  • 应用

    • 井下钻探和仪器仪表
    • 航空电子
    • 重工业
    • 高温环境
    ADG5298的优势和特点:
    • 极端工作温度最高达210°C
    • 防闩锁
    • JESD78D II类额定值
    • 低泄漏
    • 超低电容和电荷注入
      • 源极电容,关断:2.9 pF(±15 V双电源供电)
      • 漏极电容,关断:34 pF(±15 V双电源供电)
      • 电荷注入:0.2 pC(±15 V双电源供电和+12 V单电源供电)
    • 低导通电阻:典型值:290 Ω(210°C时,采用双电源供电)
    • ±9 V至±22 V双电源供电
    • 9 V至40 V单电源供电
    • 最大额定电源电压:48 V
    • 额定电源电压:±15 V、±20 V、+12 V和+36 V
    • 模拟信号范围:VSS至VDD
    ADG5298具体的完整产品型号参数及价格(美元):

    ADG5298HFRZ,封装:16-Lead Flatpak Reversed Form Gullwing Leads,包装形式及数量:托盘,147,工作温度:-55 to 210C,AD官网报价:143(100-499个);135.85(1000+个)

    ADG5298HFZ,封装:16-Lead FlatPack,包装形式及数量:管装,19,工作温度:-55 to 210C,AD官网报价:143(100-499个);135.85(1000+个)

    轻松满足您的AD芯片采购需求
    ADG5298的评估套件:

    EVAL-ADG5298:ADG5298评估板

    EVAL-ADG5298EB1Z是一款用于ADG5298高温8:1多路复用器的评估板。整个板组件由耐高温材料构建,在温度高达210°C时适合短时器件评估。

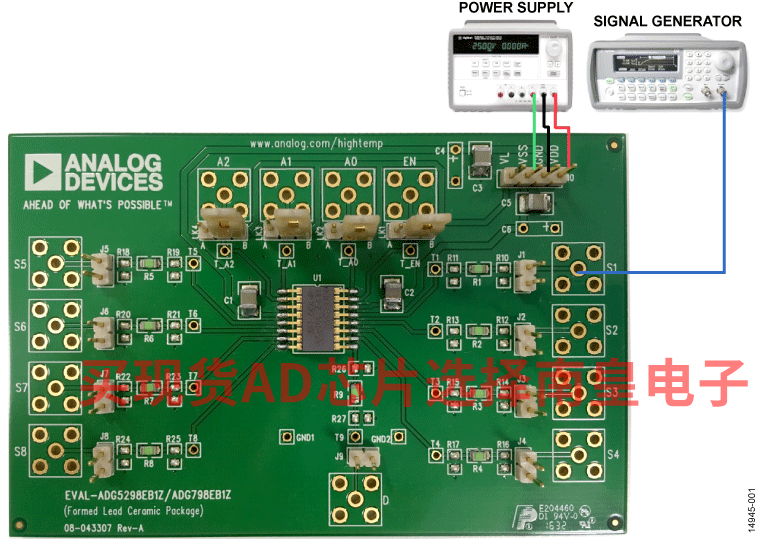

    ADG5298焊接到EVALADG5298EB1Z评估板中心,接头用于连接各源极和漏极引脚。四引脚接头为该器件供电并提供用户定义的数字逻辑电源电压。


    ADG5298数据手册提供ADG5298的完整规格,使用EVAL-ADG5298EB1Z评估板时应同时参考用户指南UG-1038与数据手册。


    EV-HT-200CDAQ1:200°C高温数据采集和控制系统参考设计

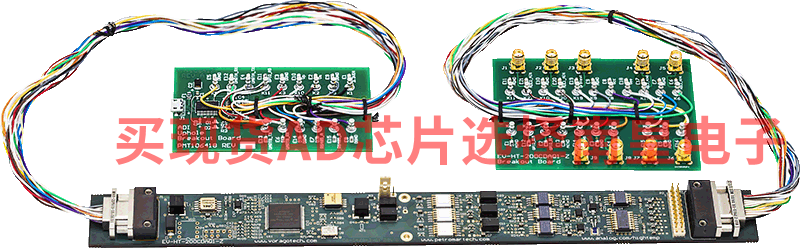

    EV-HT-200CDAQ1基于CN0365模拟前端参考设计,其目的是为基于高温低功耗微控制器的数据采集和控制解决方案奠定基础,使其符合众多井下仪器仪表和其他高温应用的要求。基于AD7981模数SAR转换器,该参考设计展现了一种全功能的系统,带两个高速同步采样通道和8个额外的多路复用通道,可满足广泛的井下工具的数据采集需求(共10个通道)。该模拟前端通过多个SPI端口连接到基于VORAGO Technologies VA10800 ARM Cortex-M0的微控制器。采集后,可以在本地处理数据,也可通过UART或可选的RS485通信接口传输出去。电路板上的其他配套组件(包括内存、时钟、电源和无源器件)均为各自供应商指定的、支持高工作温度的器件,经验证,这些组件能在200°C或以上的温度下可靠地工作。除硬件之外,使用FreeRTOS的项目还提供开源固件以及具有多种工作模式的优化驱动程序和数据采集协议。随附的开源PC软件允许用户通过UART连接到该板,以便控制采集模式、查看数据、记录数据并执行信号分析。该平台适合参考设计、快速原型制作(如新传感器技术)和高温仪器仪表系统实验室测试。
