ADG5249F的基本参数
  • 制造厂商:AD
  • 产品类别:单电源模拟开关和多路复用器
  • 技术类目:双电源模拟开关和多路复用器
  • 功能描述:故障保护和检测、0.8 pC QINJ、双通道4:1多路复用器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADG5249F的产品详情:

ADG5248F 和ADG5249F分别为8:1和双通道4:1模拟多路复用器。 ADG5248F将8路输入中的一路切换至公共输出,ADG5249F将4路差分输入中的一路切换至公共差分输出。 当接通时,各通道在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。 主电源电压定义导通电阻曲线,而副电源电压定义过压保护启动时的电平。

没有电源时,通道保持关断状态,开关输入处于高阻态。 正常工作条件下,如果任一Sx引脚上的模拟输入信号电平超过正故障电压(POSFV)或负故障电压(NEGFV),并且超出幅度达到阈值电压(VT),则通道关断,并且该Sx引脚变为高阻态。 如开关选为接通状态,漏极引脚将被拉至所超过的副电源电压。 无论有无供电,相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。

这些开关具有低电容和电荷注入特性,因而是要求低开关毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。

请注意,在整篇数据手册中,多功能引脚(如A0/F2)由整个引脚名称或引脚的单个功能表示;例如A0即表示仅与此功能相关。


产品特色
  • 源极引脚具有过压保护功能,可以耐受高于副供电轨,达到−55 V和+55 V的电压。
  • 在未供电情况下,源极引脚的过压保护范围是−55 V至+55 V。
  • 过压检测提供数字输出,指示开关的工作状态。
  • 沟道隔离可防止闩锁。
  • 针对低电荷注入和导通电容而优化。

  • 应用
    • 模拟输入/输出模块
    • 过程控制/分布式控制系统
    • 数据采集
    • 仪器仪表
    • 航空电子
    • 自动测试设备
    • 通信系统
    • 继电器替代方案

    ADG5249F的优势和特点:
    • 过压保护可达−55 V和+55 V
      关断保护可达−55 V和+55 V
      源极引脚有过压保护
      最小副电源电平: 4.5 V单电源
      中断标志指示故障状态
    • 低电荷注入 (QINJ): 0.8 pC
    • 低导通电容:
      ADG5249F: 14 pF
    • 所有条件下都具有防闩锁特性
    • 无数字输入时处于已知状态
    • 模拟电压范围 VSS 至 VDD
      ±5 V至±22 V双电源供电
      8 V至44 V单电源供电
      额定电源电压:±15 V、±20 V、+12 V和+36 V



    ADG5249F具体的完整产品型号参数及价格(美元):

    ADG5249FBCPZ-RL7,封装:20-Lead LFCSP (4mm x 4mm w/ EP),包装形式及数量:卷带,1500,工作温度:,AD官网报价:5.01(1000+个)

    ADG5249FBRUZ,封装:20-Lead TSSOP,包装形式及数量:管装,75,工作温度:-40 to 125C,AD官网报价:6.11(100-499个);5.01(1000+个)

    ADG5249FBRUZ-RL7,封装:20-Lead TSSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:6.11(100-499个);5.01(1000+个)

    轻松满足您的AD芯片采购需求
    ADG5249F的评估套件:

    EVAL-ADG5249F:ADG5249F评估板

    EVAL-ADG5249FEBZ,是一款用于ADG5249F的评估板,集成过压保护双通道4:1多路复用器。 EVAL-ADG5249FEBZ,是一款用于ADG5249F的评估板,集成过压保护双通道4:1多路复用器。 ADG5249F的源极引脚提供过压检测和保护电路,在供电和未供电状态下,避免信号电压超过−55 V和+55 V。

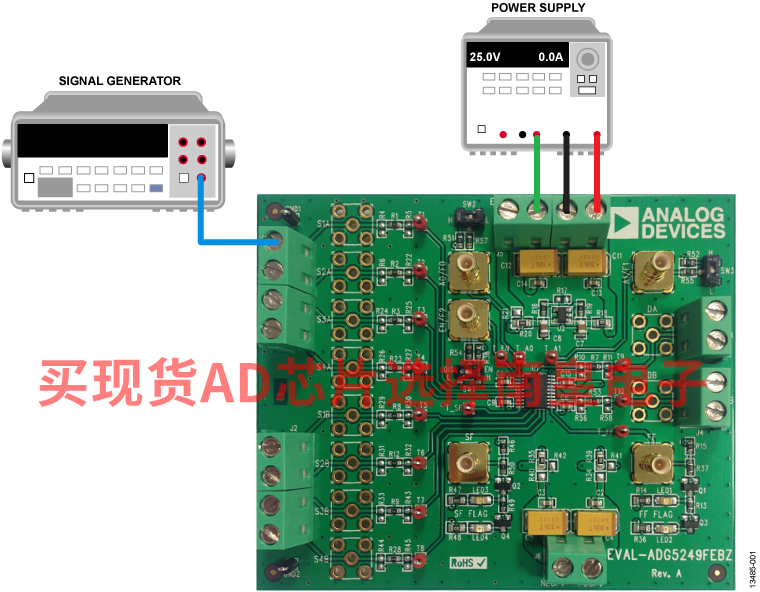

    图1显示了典型评估设置下的EVAL-ADG5249FEBZ。 ADG5249F焊接在评估板中央,采用接线螺丝端子连接源极引脚和漏极引脚。 三个螺丝端子用于向该器件供电,第四个端子用于提供用户定义数字电源电压(如需要)。 此外,低压差(LDO)调节器可提供5 V数字逻辑电源并向LED供电,LED安装用于直观指示开关故障状态。

    该产品数据手册提供ADG5249F的完整规格,使用评估板时应同时参考用户指南与数据手册。
