- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：防闩锁、高ESD开关和多路复用器

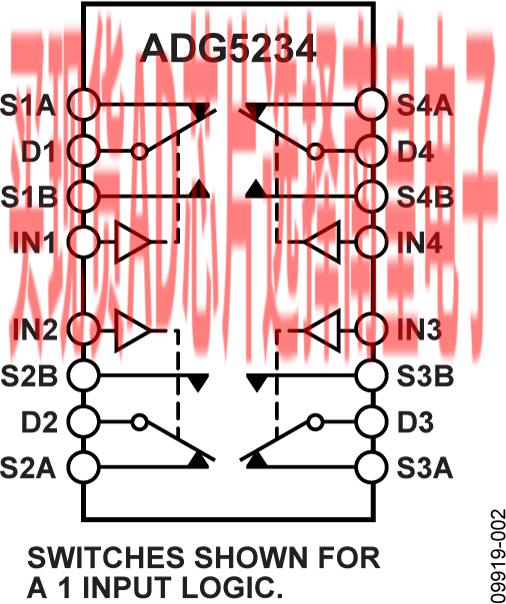

- 功能描述：高压防闩锁型、四通道SPDT开关
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG5233（LFCSP和TSSOP封装）提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
这些开关具有超低电容和电荷注入特性，因而是要求低毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使这些器件适合视频信号切换应用。
应用
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
产品聚焦
1.沟道隔离可防止闩锁。
电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
2.超低电容，电荷注入为-0.6 pC。
双电源供电。
对于双极性模拟信号应用，ADG5233/ADG5234可以采用高达±22 V的双电源供电。
3.单电源供电。
对于单极性模拟信号应用，ADG5233/ADG5234可以采用最高40 V的单电源供电。
4.3 V逻辑兼容数字输入。
VINH = 2.0 V， VINL = 0.8 V。
5.无需VL 逻辑电源。
- 防闩锁
- 2.8 pF关断源电容
- 9 pF关断漏极电容
- 0.4 pC电荷注入
- 低导通电阻：
160 ?（典型值） - ±9 V至±22 V双电源供电
- 9 V至40 V单电源供电
- 最大额定电源电压：48 V
- 额定电压范围：±15V、±20V、+12V和+36V
- 模拟信号范围：VDD至SS
- 人体模型(HBM) ESD额定值：
8 kV（I/O端口至电源）
2 kV（I/O端口到I/O端口）
8 kV（所有其他引脚）
ADG5234BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.34（1000+个）
ADG5234BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：4.08（100-499个）；3.34（1000+个）
ADG5234BRUZ-RL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.08（100-499个）；3.34（1000+个）

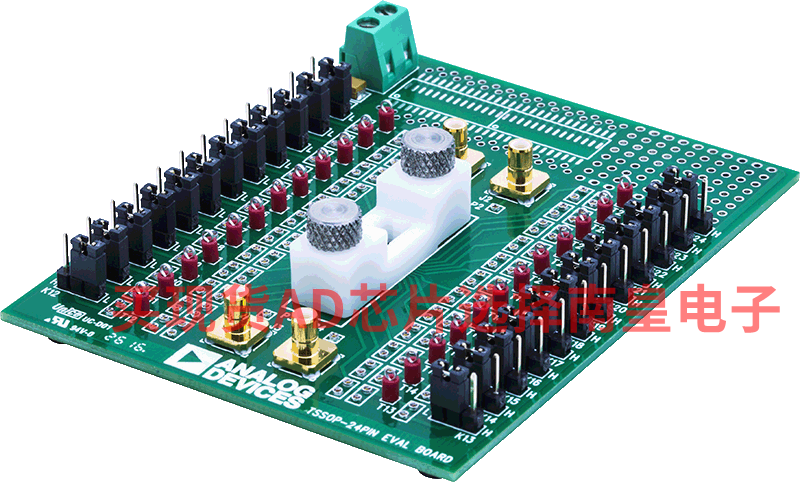

EVAL-24TSSOP：开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板
EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
