ADG5212/ADG5213内置四个独立的单刀单掷(SPST)开关。ADG5212开关的导通条件是相关控制输入为逻辑1。ADG5213有两个开关的数字控制逻辑与ADG5212相似，其它两个开关的控制逻辑则相反。当导通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

ADG5212和ADG5213没有VL引脚。在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

这些开关具有超低电容和电荷注入特性，因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使这些器件适合视频信号切换应用。

应用

• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

产品聚焦

沟道隔离可防止闩锁。
电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

超低电容，电荷注入低于1 pC。

双电源供电。

对于双极性模拟信号应用，ADG5212/ADG5213可以采用高达±22 V的双电源供电。

单电源供电。

对于单极性模拟信号应用，ADG5212/ADG5213可以采用高达40 V的单轨电源供电。

3 V逻辑兼容数字输入。

VINH = 2.0 V，VINL = 0.8 V。

无需VL逻辑电源。

• 无闩锁现象
• 3 pF关断电容
• 5 pF关断漏极电容
• 0.07 pC电荷注入
• 低泄漏：0.2 nA（85ºC，最大值）

• ±9 V至±22 V双电源供电
• 9 V至40 V单电源供电
• 最大额定电源电压：48 V
• 额定电压范围：±15V、±20V、+12V、+36V
• 模拟信号范围：VSS 至 VDD

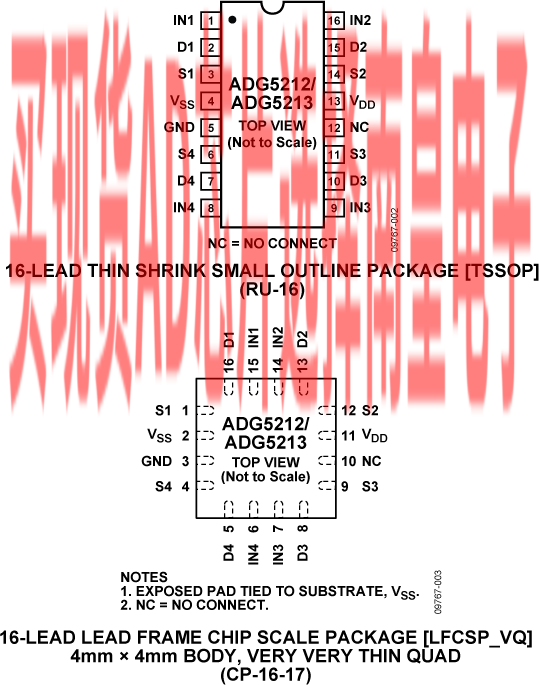

ADG5212BCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.4（1000+个）

ADG5212BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.93（100-499个）；2.4（1000+个）

ADG5212BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.93（100-499个）；2.4（1000+个）

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

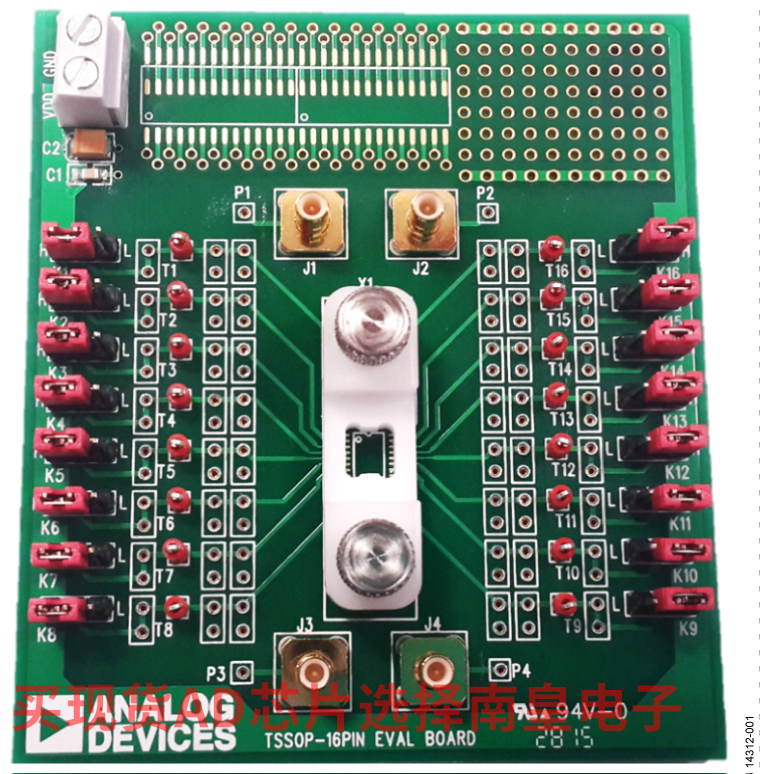

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
