ADG5208F 和ADG5209F分别为8:1和双通道4:1模拟多路复用器。 ADG5208F将8路输入中的一路切换至公共输出，ADG5209F将4路差分输入中的一路切换至公共差分输出。 两款器件均提供EN输入，用来使能或禁用器件。 当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。
没有电源时，通道保持关断状态，开关输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过 VDD 或 VSS，并且超出幅度达到阈值电压 VT，则相应的通道关断，并且漏极引脚将被拉至所超过的电源电压。 无论有无供电，相对于地达到−55 V或+55 V的输入信号电平都会被阻塞。
这些开关具有低电容和电荷注入特性，因而是要求低开关毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。
产品特色

源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。

在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。

沟道隔离可防止闩锁。

针对低电荷注入和导通电容而优化。

ADG5208F/ADG5209F可以采用±5 V（最高±22 V）的双电源或8 V（最高44 V）的单电源供电。

应用

• 模拟输入/输出模块
• 过程控制/分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子
• 自动测试设备
• 通信系统
• 继电器替代方案

• 过压保护可达−55 V和+55 V
• 关断保护可达−55 V和+55 V
• 源极引脚有过压保护
• 低电荷注入 (QINJ)： -0.4 pC
• 低导通电容：
  ADG5209F： 14 pF
• 所有条件下都具有防闩锁特性

• 无数字输入时处于已知状态
• 模拟电压范围 VSS 至 VDD
  ±5 V 至 ±22 V 双电源供电
  8 V 至 44 V 单电源供电
  额定电源电压：±15 V、±20 V、+12 V和+36 V

ADG5209FBCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：40 to 125C，AD官网报价：4.63（1000+个）

ADG5209FBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.65（100-499个）；4.63（1000+个）

ADG5209FBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.63（1000+个）

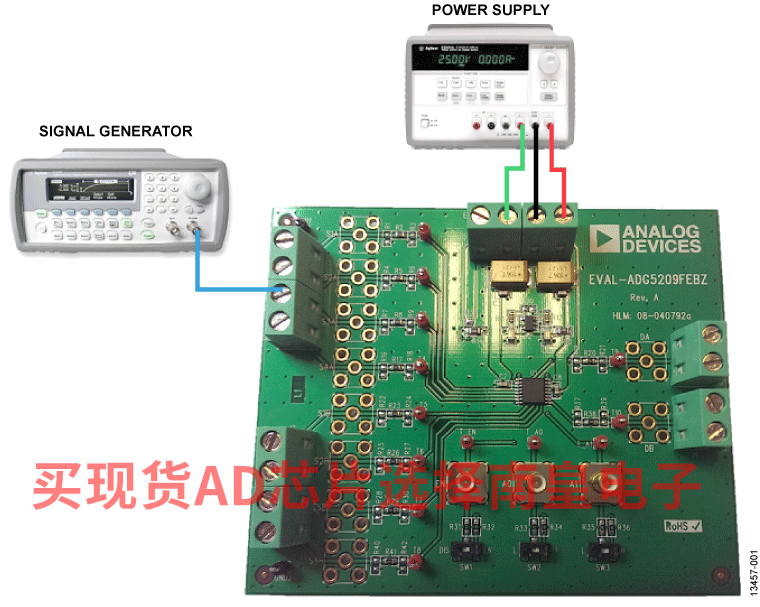

EVAL-ADG5209F：ADG5209F 评估板

EVAL-ADG5209FEBZ是用于ADG5209F的评估板，具有过压保护4:1多路复用器。 ADG5209F的源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。

ADG5209F焊接在评估板中央，采用接线螺丝端子连接源极引脚和漏极引脚。 三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电源电压（如需要）。 此外，还针对5 V数字逻辑电源提供低压差(LDO)稳压器。

该产品数据手册提供ADG5209F的完整规格，使用评估板时应同时参考用户指南与数据手册。
