- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：防闩锁、高ESD开关和多路复用器
- 功能描述：高压防闩锁型4/8通道多路复用器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

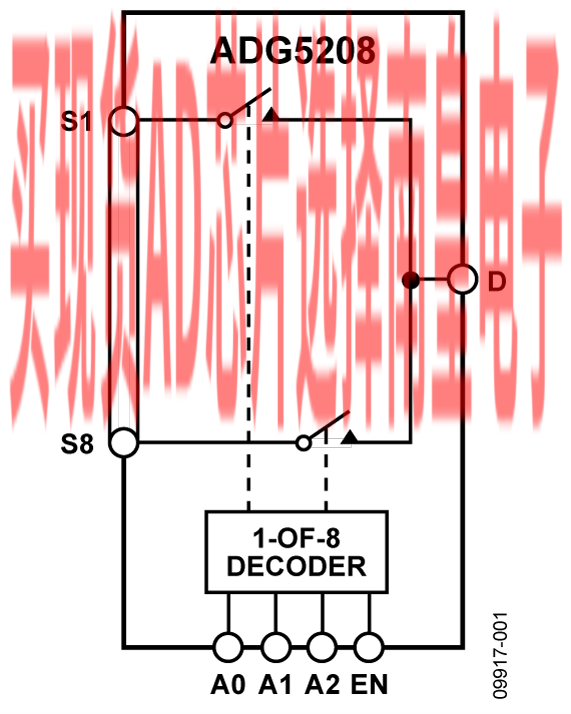

ADG5208/ADG5209均为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG5208根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG5209根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。
两款器件均提供EN输入，用来使能或禁用器件。EN禁用时，所有通道均关断。这些开关具有超低电容和电荷注入特性，因而是要求低毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使这些器件适合视频信号切换应用。
当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。
ADG5208/ADG5209无VL引脚，逻辑电源由片内电压发生器在内部产生。
产品特色
电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
对于双极性模拟信号应用，ADG5208/ADG5209可以采用高达±22 V的双电源供电。
对于单极性模拟信号应用，ADG5208/ADG5209可以采用高达40 V的单轨电源供电。
VINH = 2.0 V， VINL = 0.8 V。
应用
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
- 防闩锁
- 2.9 pF关断源极电容
- 17 pF关断漏极电容
- 0.4 pC电荷注入
- 低导通电阻：
160 Ω（典型值） - ±9 V至±22 V双电源供电
- 9 V至40 V单电源供电
- 最大额定电源电压：48 V
- 额定电源电压范围：±15 V、±20 V、+12 V和+36 V
- 欲了解更多特性，请参考数据手册
- 下载ADG5208-EP数据手册(pdf)
- 军用温度范围：
-55℃至+125℃ - 受控制造基线
- 唯一封装和测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/15601 DSCC图纸号
ADG5208BCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.65（1000+个）
ADG5208BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.23（100-499个）；2.65（1000+个）
ADG5208BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.23（100-499个）；2.65（1000+个）
ADG5208SRUZ-EP-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：6.63（1000+个）

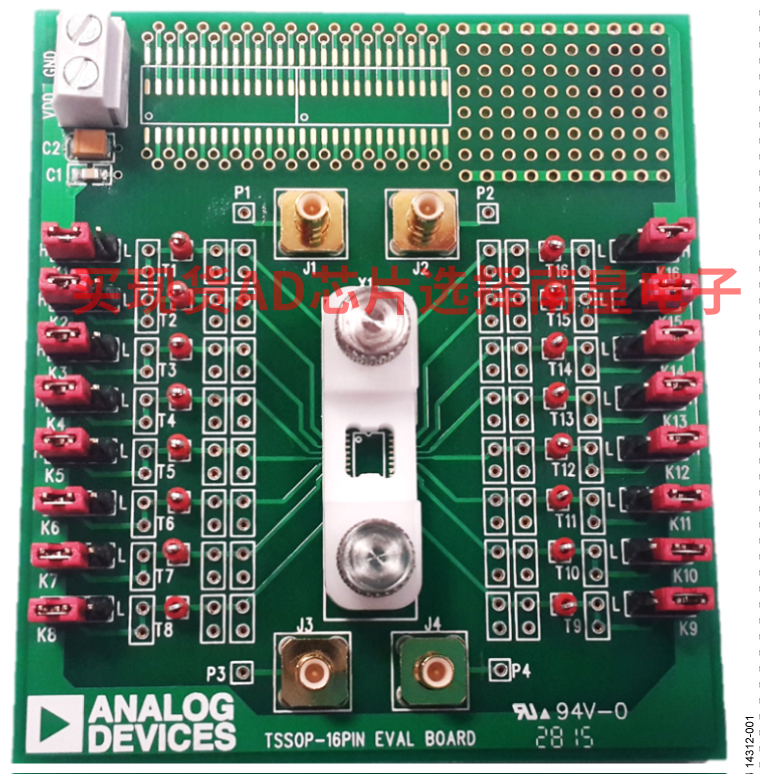

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板
EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
