- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：防闩锁、高ESD开关和多路复用器
- 功能描述：高压防闩锁型4通道多路复用器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

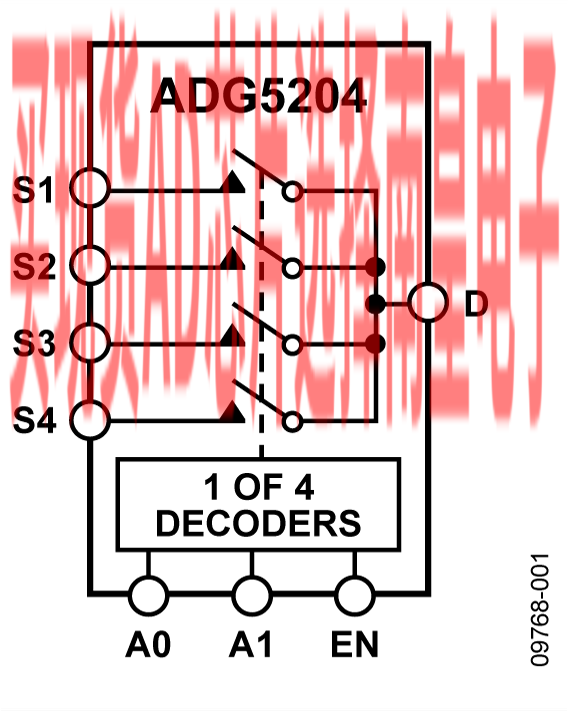

ADG5204是一款互补金属氧化物半导体（CMOS）模拟多路复用器，内置4个单通道。
这些开关具有超低电容和电荷注入特性，因而是要求低毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使ADG5204适合视频信号切换应用。
ADG5204采用沟道工艺设计而成，具有防闩锁功能。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。ADG5204根据3位二进制地址线A0、A1和EN所确定的地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。
应用
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
产品聚焦
电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
对于双极性模拟信号应用，ADG5204可以采用高达±22 V的双电源供电。
对于单极性模拟信号应用，ADG5204可以采用高达40 V的单轨电源供电。
- 无闩锁现象
- 3 pF关断源电容
- 26 pF关断漏极电容
- -0.6 pC电荷注入
- 低泄漏:0.4 nA（最大值，85°C）
- ±9 V至±22 V双电源供电
- 9 V至40 V单电源供电
- 最大额定电源电压：48 V
- 额定电压范围：±15V、±20V、+12V、+36V
- 模拟信号范围：VSS 至 VDD
ADG5204BCPZ-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.49（1000+个）
ADG5204BRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.04（100-499个）；2.49（1000+个）
ADG5204BRUZ-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.04（100-499个）；2.49（1000+个）
EVAL-14TSSOPEBZ：EVAL-14TSSOPEBZ评估板

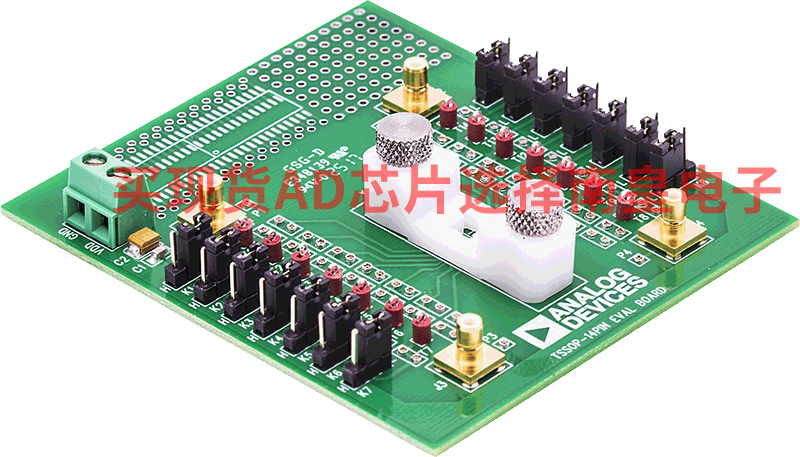

EVAL-14TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的14引脚TSSOP器件，这些产品必须与该评估板分开购买。EVAL-14TSSOPEBZ采用箝位将14引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
14引脚TSSOP器件可箝位或焊接到评估板的中心。该评估板评估的每个器件引脚还具有相应的链路（K1至K14），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
有关完整详情，请参见相应的产品数据手册，使用该评估板时必须同时使用该用户指南与数据手册。
