ADG508F和ADG509F均为CMOS模拟多路复用器；ADG508F内置8个单通道，ADG509F内置4个差分通道。这些多路复用器均可提供故障保护。这些器件采用串联n沟道、p沟道和n沟道MOSFET结构，发生过压或失电时，器件与信号源均会受到保护。该多路复用器可以承受-40 V至+55 V的连续过压输入。在断电故障条件下，多路复用器输入（或输出）表现为开路，泄漏电流只有几nA。这样，不但可以保护多路复用器及其所驱动的电路，而且可以保护驱动多路复用器的传感器或信号源。

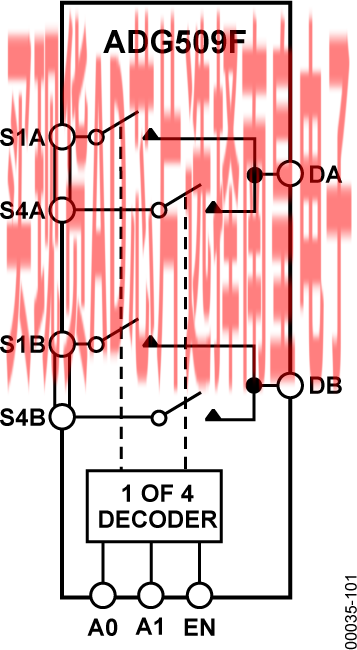

ADG508F根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG509F根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。各器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

产品特色

故障保护功能。ADG508F/ADG509F可以承受-40 V至+55 V的连续过压输入。当由于电源关闭而导致故障发生，所有通道都将关闭，泄漏电流只有几nA。

存在故障时，开启通道饱和。

低导通电阻 RON

快速开关时间。

先开后合式开关。保证先开后合式开关动作，从而保护输入信号不受瞬时短路影响。

沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道MOSFET分开，避免了闩锁现象。

应用

• 现有多路复用器应用（包括故障保护和无故障保护）
• 要求多路复用器功能的新设计

• 电源关闭时所有开关断开
• 如果发生过压，开启通道的模拟输出将箝位在电源电压范围内。
• 防闩锁结构
• 低导通电阻：270Ω（典型值）

• 快速开关时间
  接通时间：230 ns（最大值）
  断开时间：130 ns（最大值）
• 低功耗：3.3 mW（最大值）
• 故障和过压保护：-40 V至+55 V
• 先开后合式结构
• TTL/CMOS兼容型输入

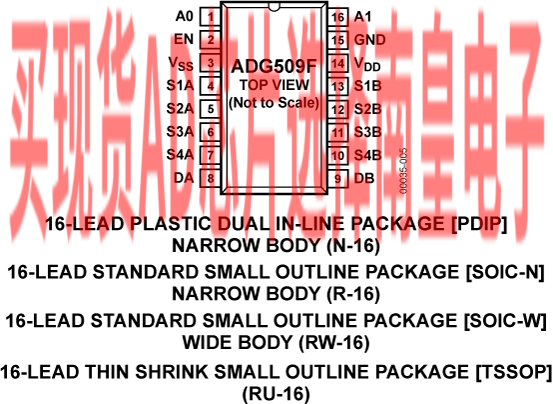

ADG509FBRNZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：5.08（100-499个）；4.31（1000+个）

ADG509FBRNZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.08（100-499个）；4.31（1000+个）

ADG509FBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：5.08（100-499个）；4.31（1000+个）

ADG509FBRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.08（100-499个）；4.31（1000+个）

ADG509FBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：4.93（100-499个）；4.19（1000+个）

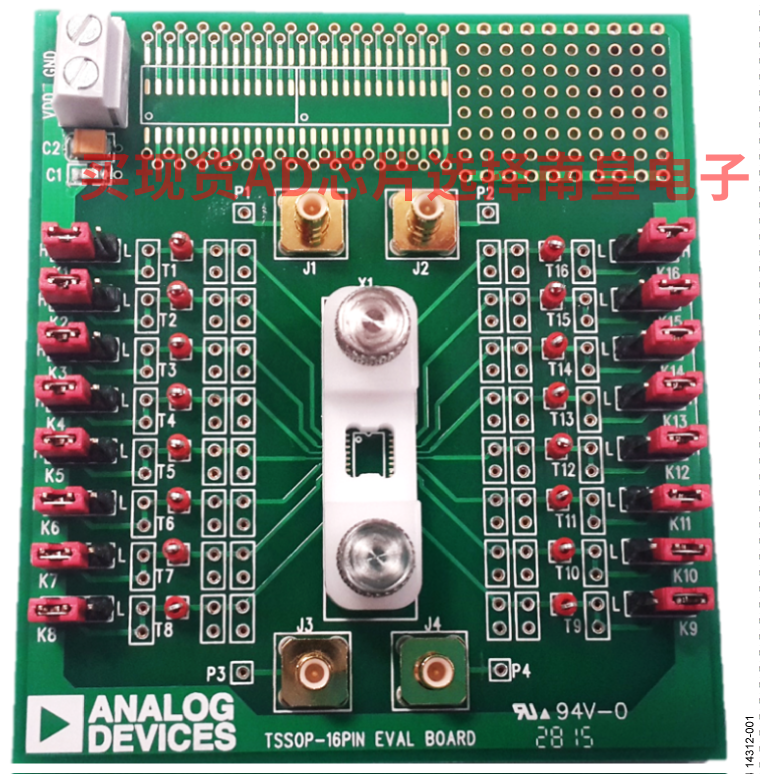

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
