ADG465是一款单通道保护器，采用SOT-23和MSOP封装。它与信号路径串联，无论电源是否存在，都能够保护敏感元件不受信号路径中电压瞬变的影响。由于通道保护器独立于电源工作，因此非常适合在无法保证上电时序始终正确的应用中保护模拟输入（例如，热插拔机架系统）。

通道保护器由一个N沟道、金属氧化物半导体场效应晶体管(MOSFET)、一个P沟道MOSFET和另一个N沟道MOSFET串联连接组成。通道保护器在正常工作时的表现与串联电阻相同，即(VSS + 1.5 V) < VIN < (VDD − 1.5 V)。当某个通道的模拟输入超过电源电压（包括VDD和VSS = 0 V）时，某个MOSFET即会断开，同时输出箝位至VSS + 1.5 V或VDD − 1.5 V。发生过压或失电时，电路与信号源均会受到保护。通道保护器可以承受−40 V至+40 V的过压输入。

ADG465既可以采用双极性电源供电，也可以采用单极性电源供电。电源接通时，通道开启（常态）；电源断开时，通道关断。当电源为±15 V时，ADG465的导通电阻典型值为80 Ω，漏电流最大值为±1 nA。当电源断开时，输入漏电流典型值约为±0.005 μA。ADG465提供6引脚SOT-23和8引脚MSOP两种封装。

• 故障和过压保护最高达±40 V
  • 断电时信号路径开路
  • 通电时信号路径电阻为导通电阻 RON
• 最大额定电源电压（VDD至VSS）：44 V
• 低导通电阻(RON)：80 Ω（典型值）

• 路径漏电流：1 nA（最大值，+25°C）
• 低功耗：0.8µW（典型值）
• 防闩锁结构

ADG465BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.41（100-499个）；1.12（1000+个）

ADG465BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.06（1000+个）

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

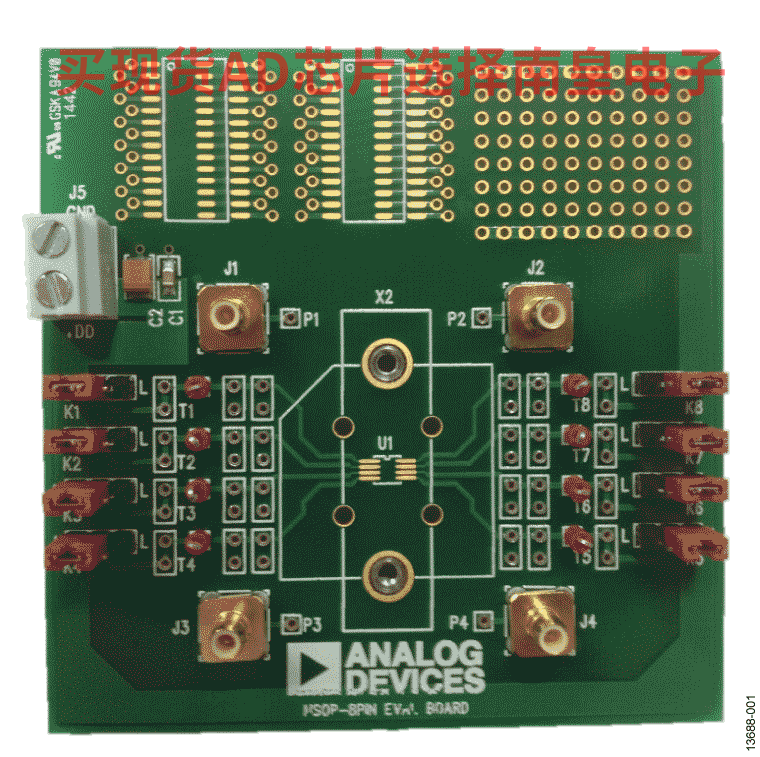

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
