ADG4612和ADG4613内置四个独立的单刀单掷(SPST)开关。ADG4612开关的接通条件是相关的控制输入为逻辑1。ADG4613有两个开关的数字控制逻辑与ADG4612相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG4613为先开后合式开关，适合多路复用器应用。

没有电源时，开关保持关断状态，开关输入处于高阻态。这可确保没有电流流动，保护开关不受损害。对于电源接通之前开关输入端可能存在模拟信号的应用，或者对于用户无法控制电源时序的应用，该特性非常有用。

在关断状态下，可以阻止最高16V的信号电平。此外，如果模拟输入信号电平比VDD 高出 VT ，则开关也会断开。

这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

应用
热插拔应用
数据采集系统
电池供电系统
自动测试设备
通信系统
继电器替代方案

• 关断保护
  没有电源时，开关保证关断
  输入处于高阻态
• 输入大于(VDD+ VT)时，开关断开
• 高达+16V过压保护
• 鲁棒的电源抑制性能
• 负信号能力支持低至-5.5V的信号
• 最大导通电阻：6.1Ω

• 导通电阻平坦度：1.4Ω
• ±3V至±5.5V双电源供电
• 3V至12 V单电源供电
• 3 V 逻辑兼容输入
• 轨到轨工作
• 16引脚TSSOP和16引脚、3mm x 3mm LFCSP封装

ADG4613BCPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：2.02（1000+个）

ADG4613BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：2.46（100-499个）；2.02（1000+个）

ADG4613BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.46（100-499个）；2.02（1000+个）

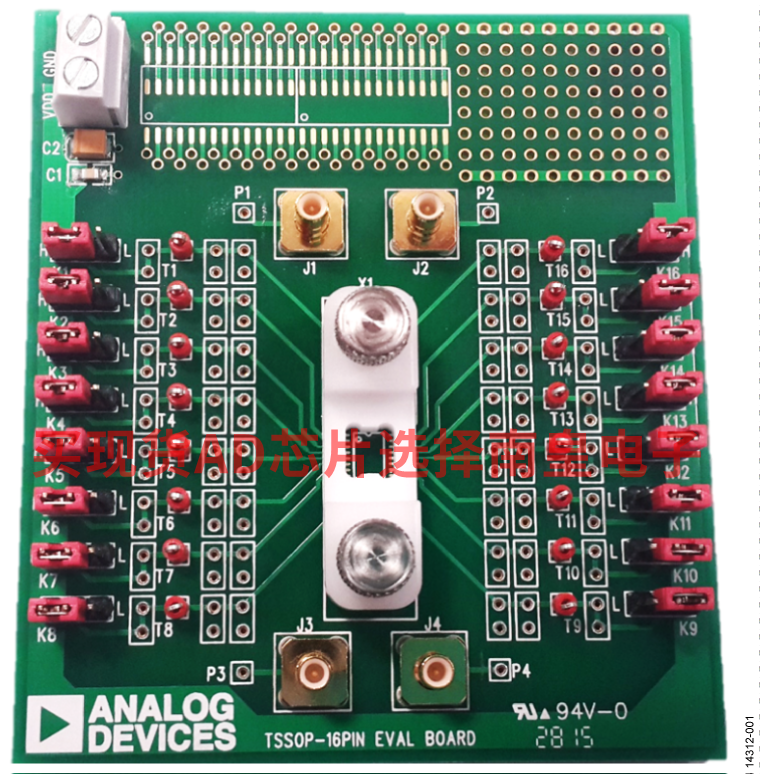

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
