ADG451是一款单芯片CMOS器件，内置四个独立可选的开关。它采用增强型LC2MOS 工艺设计，具有低功耗、高开关速度和低导通电阻特性。

ADG451开关的接通条件是相关的控制输入为逻辑低电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。

应用

继电器替代方案

音频和视频开关

自动测试设备

精密数据采集系统

电池供电系统

采样保持系统

通信系统

PBX, PABX 系统

航空电子

• 低导通电阻：4 Ω
• 导通电阻平坦度：0.2 Ω
• 最大额定电源电压：44 V
• 模拟信号范围：± 15 V
• 额定电源电压：±5V、+12V和±15V

• 超低功耗：18 µW
• ESD保护：2 kV
• 连续电流：100 mA
• 快速开关时间
  -接通时间： < 70 ns
  -断开时间： < 60 ns
• TTL/CMOS兼容型输入

ADG451BNZ，封装：16-Lead PDIP，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：3.46（100-499个）；2.69（1000+个）

ADG451BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.37（100-499个）；2.62（1000+个）

ADG451BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.62（1000+个）

ADG451BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.62（1000+个）

ADG451BRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：3.2（100-499个）；2.5（1000+个）

ADG451BRZ-REEL，封装：16-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.2（100-499个）；2.5（1000+个）

ADG451BRZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.2（100-499个）；2.5（1000+个）

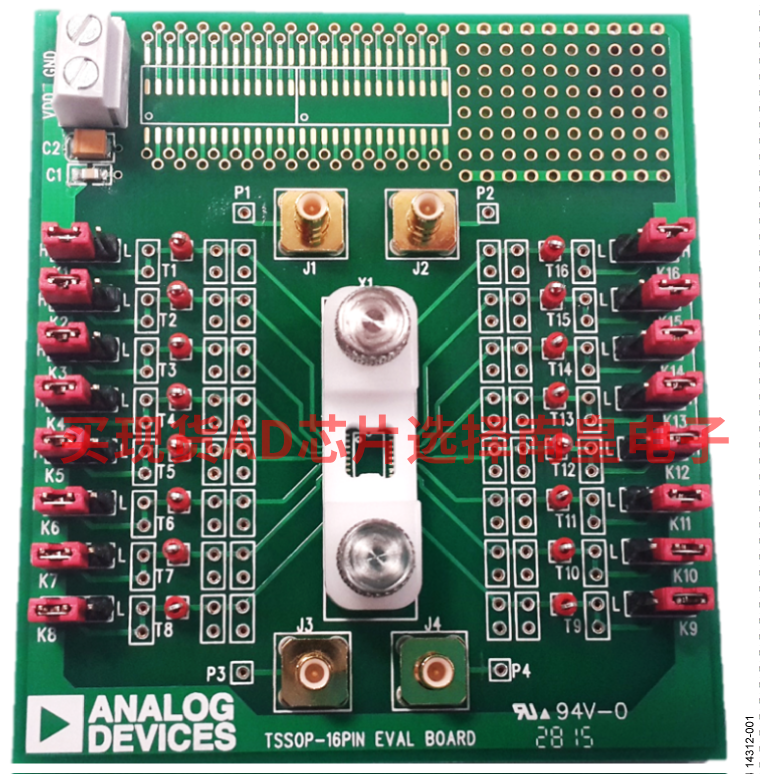

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
